Artikelnummer 5074520

DCM Remote Battery Switch (24V/500A)

DCM Remote Battery Switch (24V/500A)
Lees meer

€ 206,04

€ 185,44 Excl. BTW € 224,38 Incl. BTW

Per stuks / Op voorraad

Toegevoegd aan winkelmand

Downloads

5074520_Datasheet.pdf

5074520_Handleiding.pdf

5074520_Toepassingen.pdf

Beschrijving
Specificaties

DCM Remote Battery Switch (24V/500A)

DCM Remote Battery Switch (24V/500A)

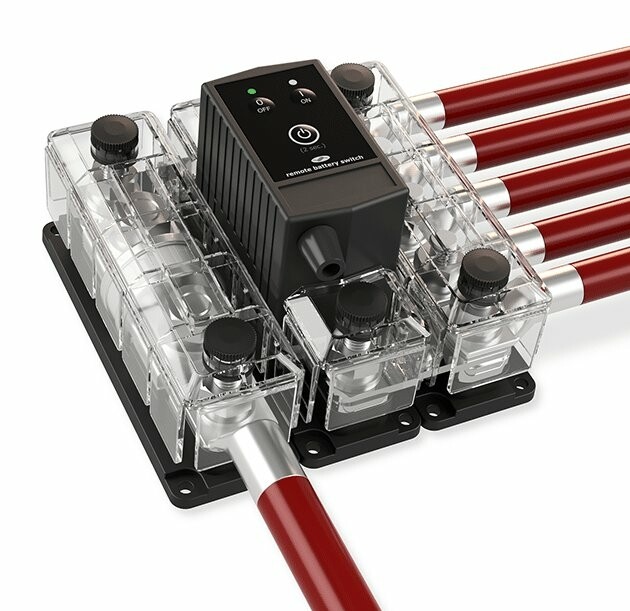

De DC Modular Remote Battery Switch (RBS) is een slim bistabiel relais welke geschikt is voor hoge stromen tot 500A continu. De RBS kan eenvoudig worden geïnstalleerd in een technische ruimte of accu compartiment, terwijl deze vanuit een andere locatie kan worden bediend door een kleine paneelschakelaar. Maar de RBS kan bijvoorbeeld ook worden bestuurd door een batterij monitor of een lithium accu BMS.

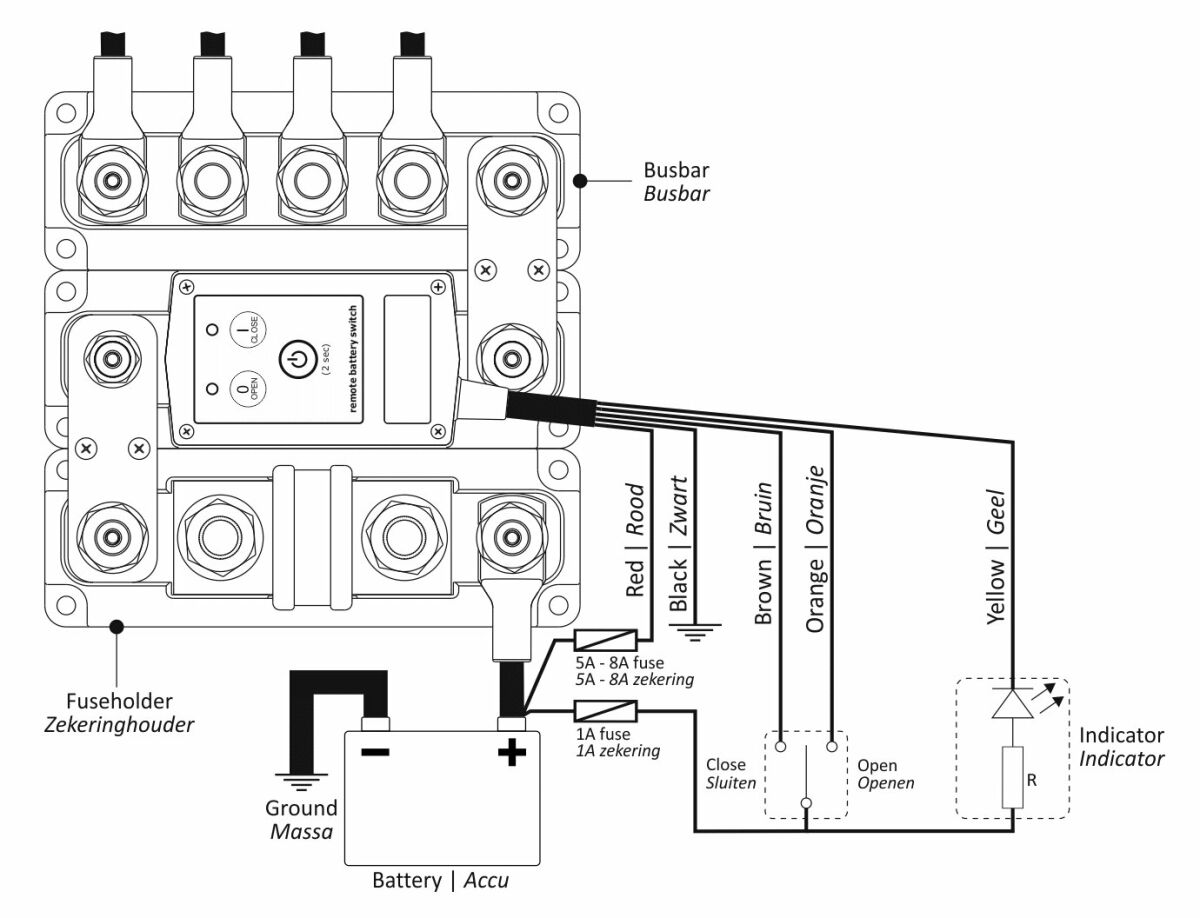

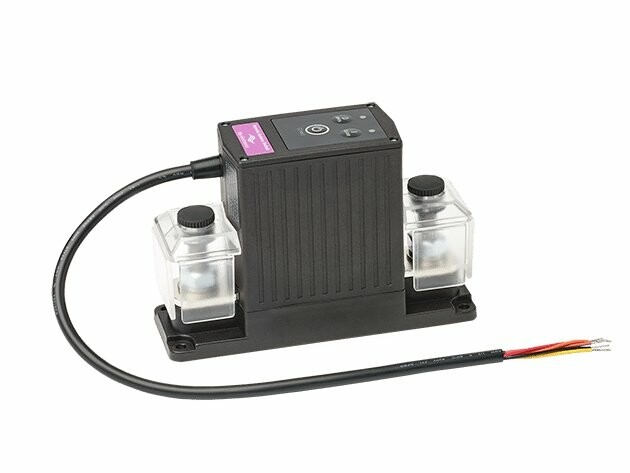

Naast het op afstand bedienen van de RBS, bieden knoppen aan de bovenkant ook een manier om het hoofdcontact lokaal te openen of te sluiten. Dit is ook vereist voor maritieme applicaties. Voor externe besturing is de RBS uitgerust met een 5-draads interfacekabel. Er is een mogelijkheid voorhanden om signalen voor het openen en sluiten van het hoofdcontact via een twee- of enkeldraads bediening te realiseren. Dit voor een optimale flexibiliteit.

De RBS is een bistabiel relais, wat betekent dat er geen stroomverbruik vanuit accu is wanneer het hoofdcontact in een gesloten positie staat. Dit is een groot voordeel in vergelijking met reguliere relais die een (soms significante-) houdstroom vereisen om het contact gesloten te houden. Een ander voordeel van de RBS zijn de ingebouwde beveiligingen. Er zijn beveiligingen aanwezig tegen te hoge/lage voedingsspanningen en een te hoge temperatuur. Bovendien is er een slimme functie beschikbaar om automatisch lichte tot middelzware contactlassen op te lossen. En ten slotte is de RBS ook ‘ignition protected’ volgens de ISO8846 standaard.

Specificaties

Technical specifications
Parameter	DCM-RBS-24-500
	(art # 5074520)
Main contact circuit (electrical)
Rated voltage	60Vdc
Nominal current	500A
Cranking current (1min.)	1000A
Nominal make / break current	500A (0 - 34Vdc) / 1200A (35 - 60Vdc)
Peak make / break current	1600A (0 - 34Vdc) / 1200A (35 - 60Vdc)
Control circuit (electrical)
Coil / supply voltage (+Vdc)	15 - 34Vdc
Coil / supply current	< 100uA
Coil / supply current (state change)	< 3A
Features
Remote battery switch function	•
Battery protect function	x
Local open / close controls	•
External open / close control wires	•
Contact status indicators	•
Contact status feedback wire	•
Override mode	x
Number of control modes	5
Programmable disconnect voltages	x
Programmable reconnect voltages	x
General
Remote control	By control wires

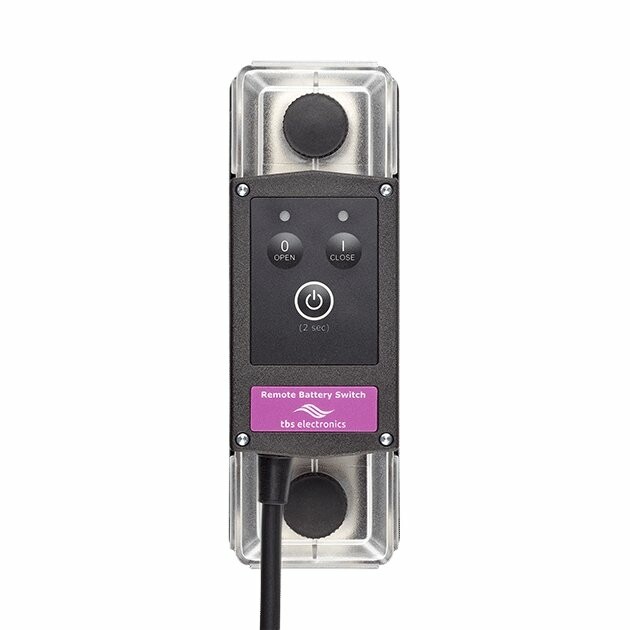

Local control	Top side buttons (On/Standby, Close contact, Open contact)
Indicators	Top side LEDs for Contact open, Contact closed, Error and Setup
Mechanical / Electrical life	100000 cycles / 10000 cycles
Operating temperature range	-20..+60°C
Connection stud size	M10
DC Modular grid size	1 x 3
Protection class	IP65
Dimensions	150.0 x 50.0 x 94.0 mm
Weight	800gr
Standards	CE certified (EMC Directives UNECE Regulation 10 (only 12V and 24V models) and 2014/30/EU, Low voltage
	Directive 2014/35/EU, RoHS Directive 2011/65/EU and Ignition protection standard ISO 8846)
	Note: the given specifications are subject to change without notice.
