VICTRON ENERGY · BPP900455070
GX Touch 70
Een helder 7-inch aanraakscherm voor de Cerbo GX. Bekijk uw energiesysteem en pas instellingen direct op het dashboard aan, van camper of schip tot een ESS-installatie.
7-inch touchscreen1024 × 600 pixels2 m aansluitkabel

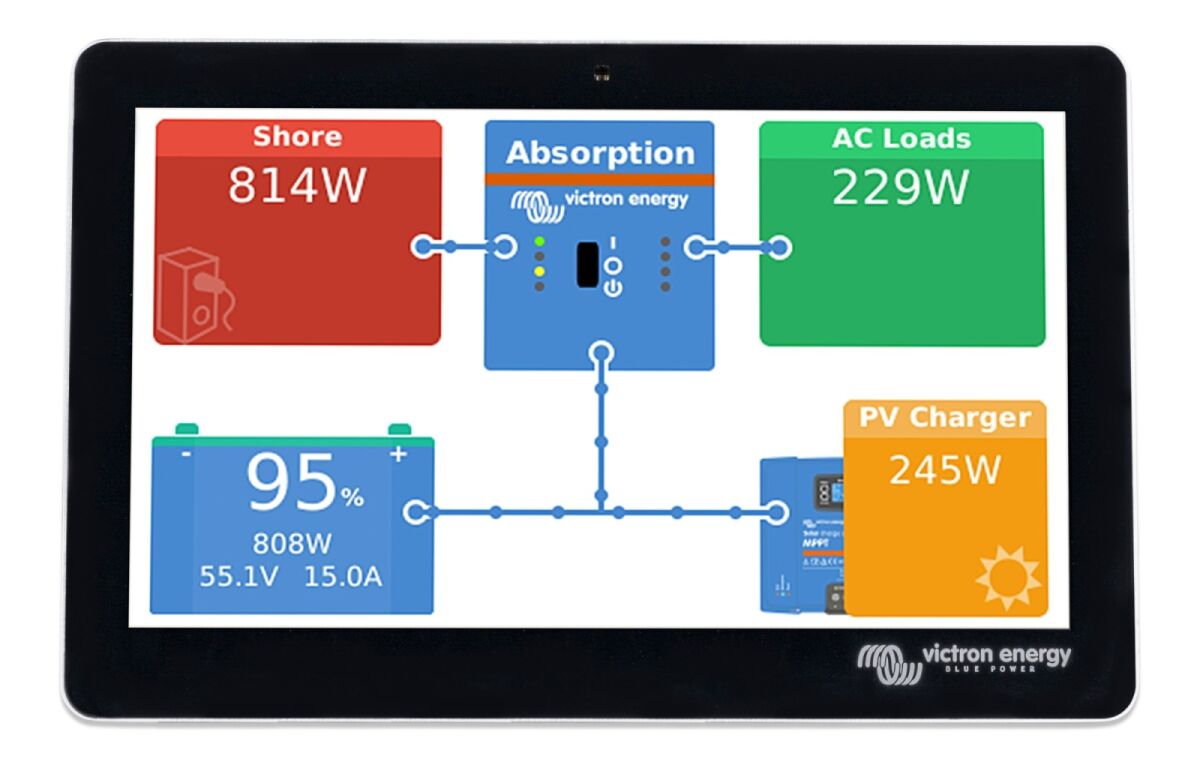

Victron GX Touch 70 · productafbeelding van Dynastart
HET SYSTEEM IN ÉÉN OOGOPSLAG
Direct inzicht en bediening

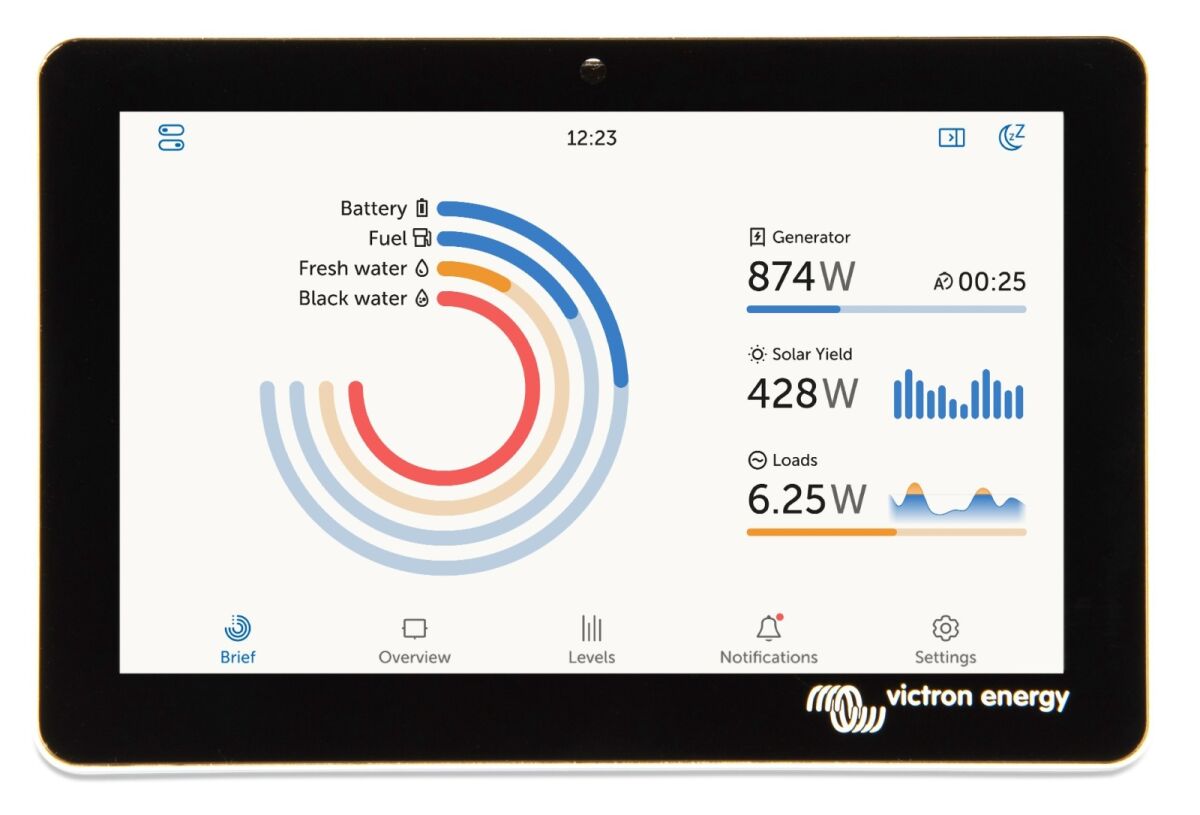

De GX Touch 70 toont de gebruikersinterface van een aangesloten Cerbo GX. U ziet de actuele energiestromen en kunt de aangesloten Victron-installatie bedienen via het scherm. Welke gegevens en functies beschikbaar zijn, hangt af van de componenten die op de Cerbo GX zijn aangesloten en geconfigureerd.

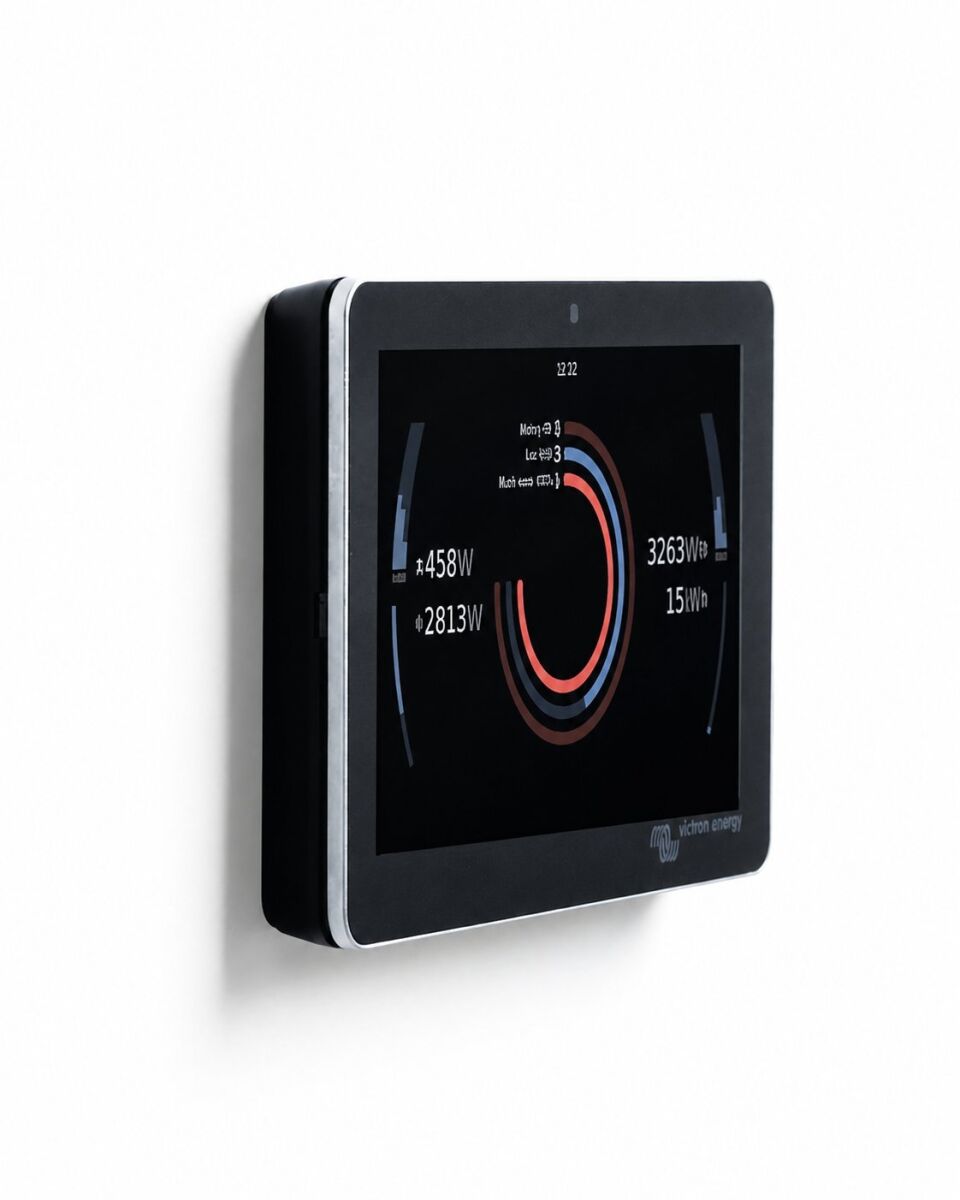

Het slanke scherm past op een dashboard of bedieningspaneel. De standaard GX Touch 70 wordt met de meegeleverde montageonderdelen aan de voorzijde bevestigd; voor wandmontage is een afzonderlijke wandhouder verkrijgbaar.
01 OVERZICHT
Energie in beeld
Bekijk bijvoorbeeld accu, verbruik, zonne-opbrengst en net- of walstroom wanneer de bijbehorende apparatuur op de Cerbo GX is aangesloten.
02 BEDIENING
Tik, veeg, stel in
Navigeer door de GX-menu's, bekijk meldingen en wijzig instellingen op een scherm dat direct in de installatie is opgenomen.
03 AANSLUITING
Eén gecombineerde kabel

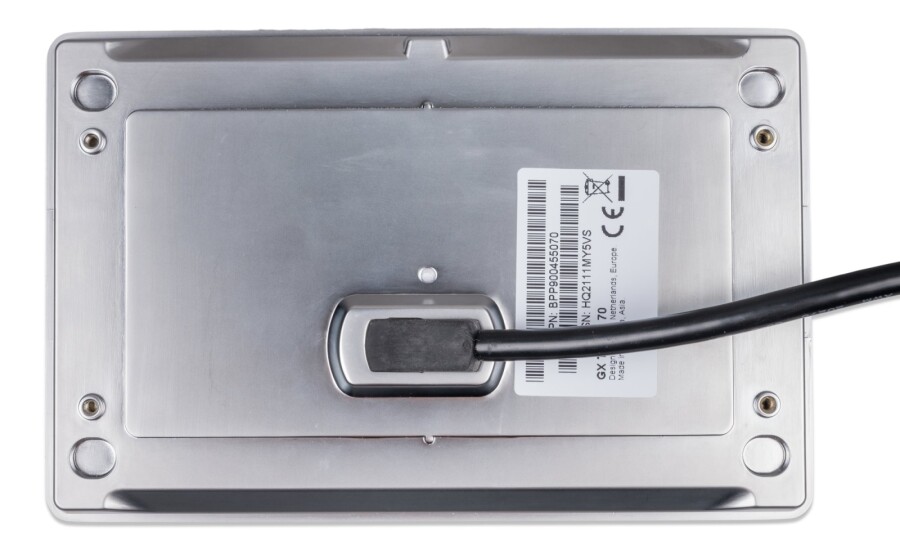

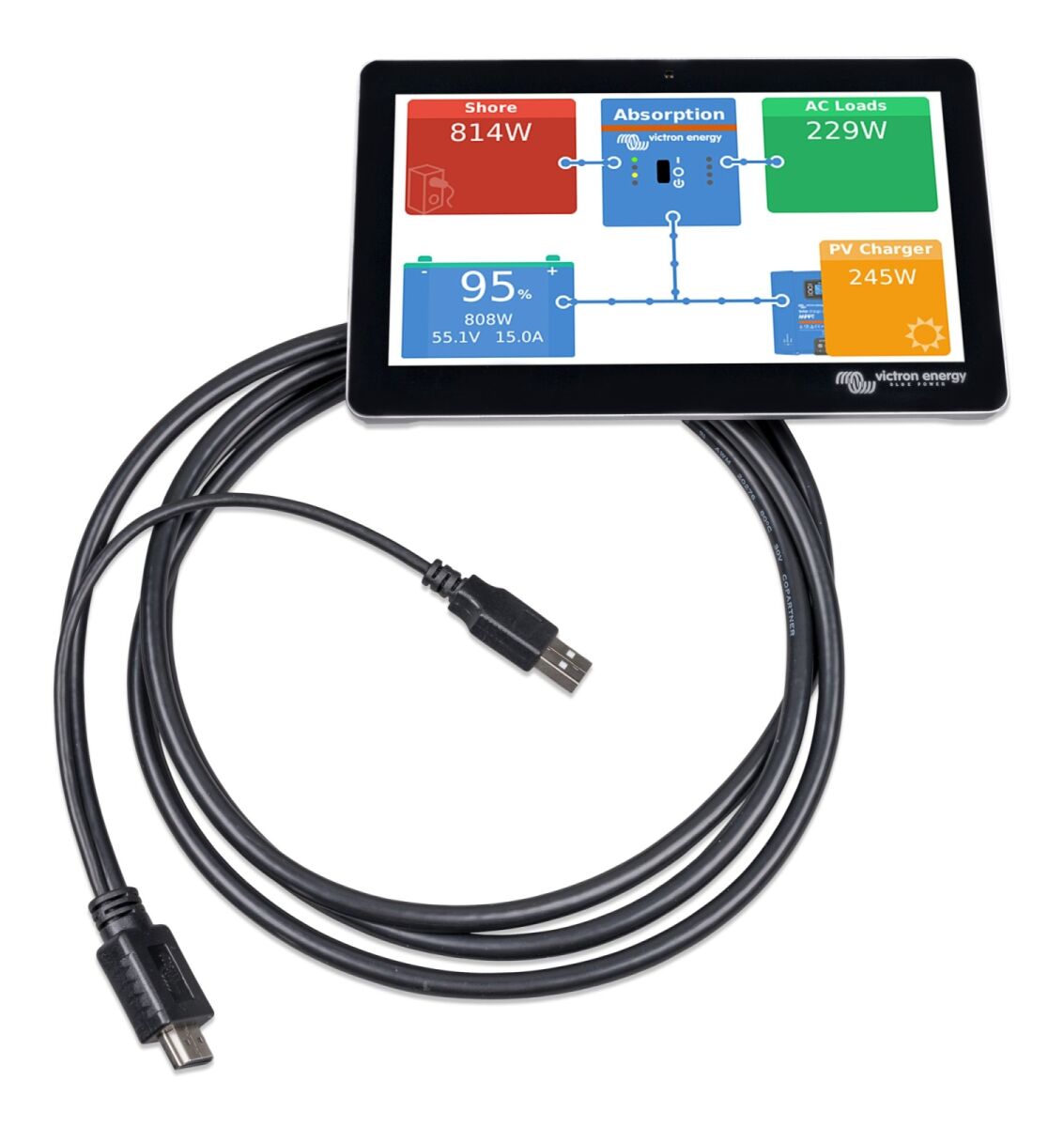

De vaste kabel van 2 meter eindigt in HDMI voor het beeld en USB voor de voeding vanuit de Cerbo GX.
LET OP BIJ HET SAMENSTELLEN
Dit is het scherm; de Cerbo GX is afzonderlijk
De GX Touch 70 is een displayaccessoire en werkt samen met een geschikte Cerbo GX. De Cerbo verzorgt de communicatie met omvormer, accubewaking en andere systeemonderdelen; ook internettoegang en VRM lopen via het GX-apparaat. De Cerbo GX en overige systeemcomponenten zijn niet bij dit losse display inbegrepen.
MONTAGE EN AANSLUITEN
Een nette plek op uw dashboard
Monteer de standaard GX Touch 70 met de meegeleverde montageonderdelen. Gebruik de officiële maat- en boortekening om de plaatsing vooraf te controleren. De afmetingen van het scherm zijn 113 × 176 × 13,5 mm (h × b × d); houd achter het paneel ruimte vrij voor de kabel en connectoren.
Maak de Cerbo GX spanningsloos voordat u de GX Touch aansluit. Verbind vervolgens de HDMI- en USB-stekker van de gecombineerde kabel met de Cerbo GX. Na het opstarten verschijnt de GX-interface automatisch op het scherm. De opgegeven beschermingsgraad van deze standaarduitvoering is IP54, zonder connectoren; de Flush-uitvoering heeft andere afmetingen en een andere IP-waarde.
Technische gegevens
| Artikelnummer |
BPP900455070 |
| Uitvoering |
GX Touch 70, standaard (niet Flush) |
| Schermdiagonaal |
7 inch, aanraakbediening |
| Resolutie |
1024 × 600 pixels |
| Aansluiting |
Gecombineerde kabel: HDMI (beeld) + USB (voeding) |
| Kabellengte |
2 meter |
| Afmetingen (h × b × d) |
113 × 176 × 13,5 mm |
| Beschermingsgraad |
IP54, zonder connectoren |
| Montage |
Montageonderdelen inbegrepen; optionele wandhouder verkrijgbaar |
MAAK UW GX-SYSTEEM COMPLEET
Nog geen Cerbo GX?
Combineer het scherm met de Cerbo GX MK3 voor lokale bediening. Dynastart helpt u graag bij de keuze van GX-apparaat, bekabeling en montageplaats.
Bekijk Cerbo GX MK3 → Vraag Dynastart om advies →
