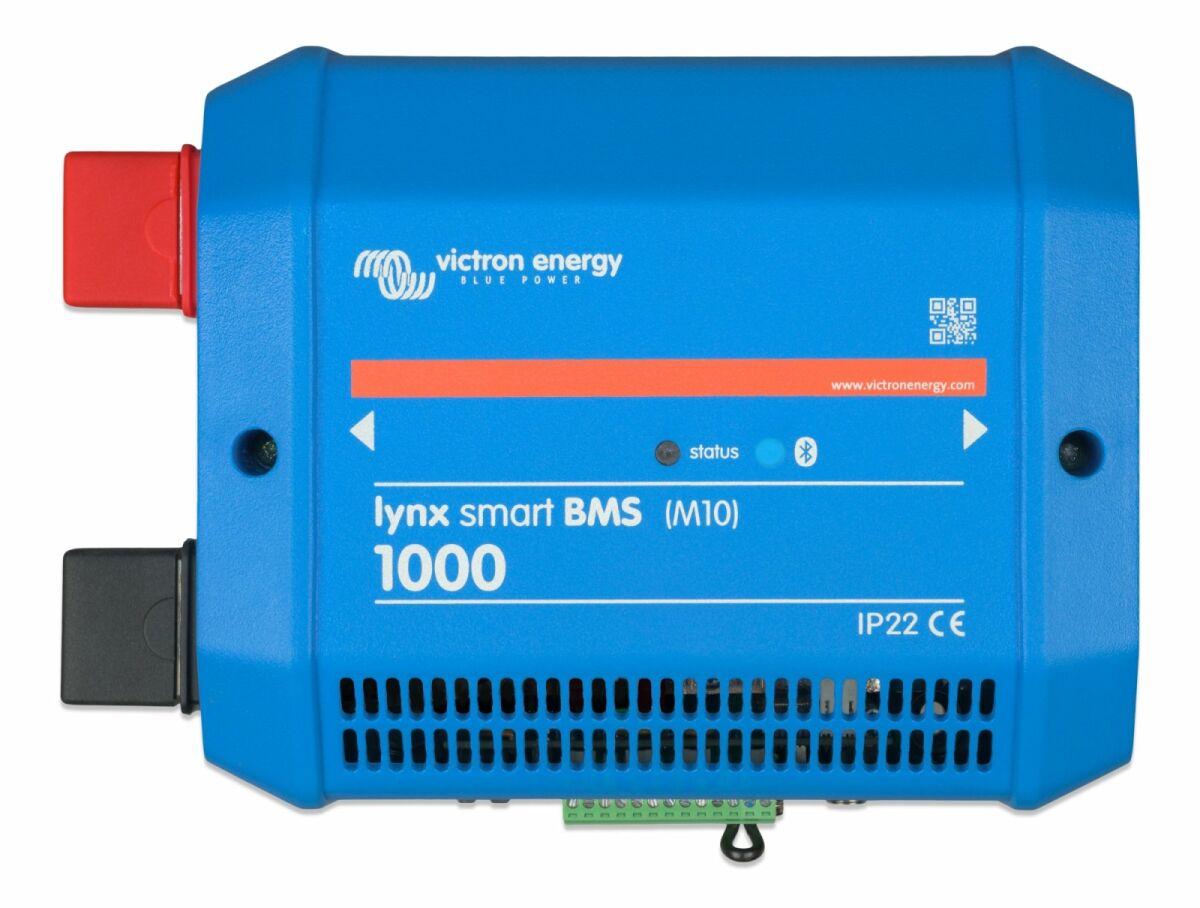

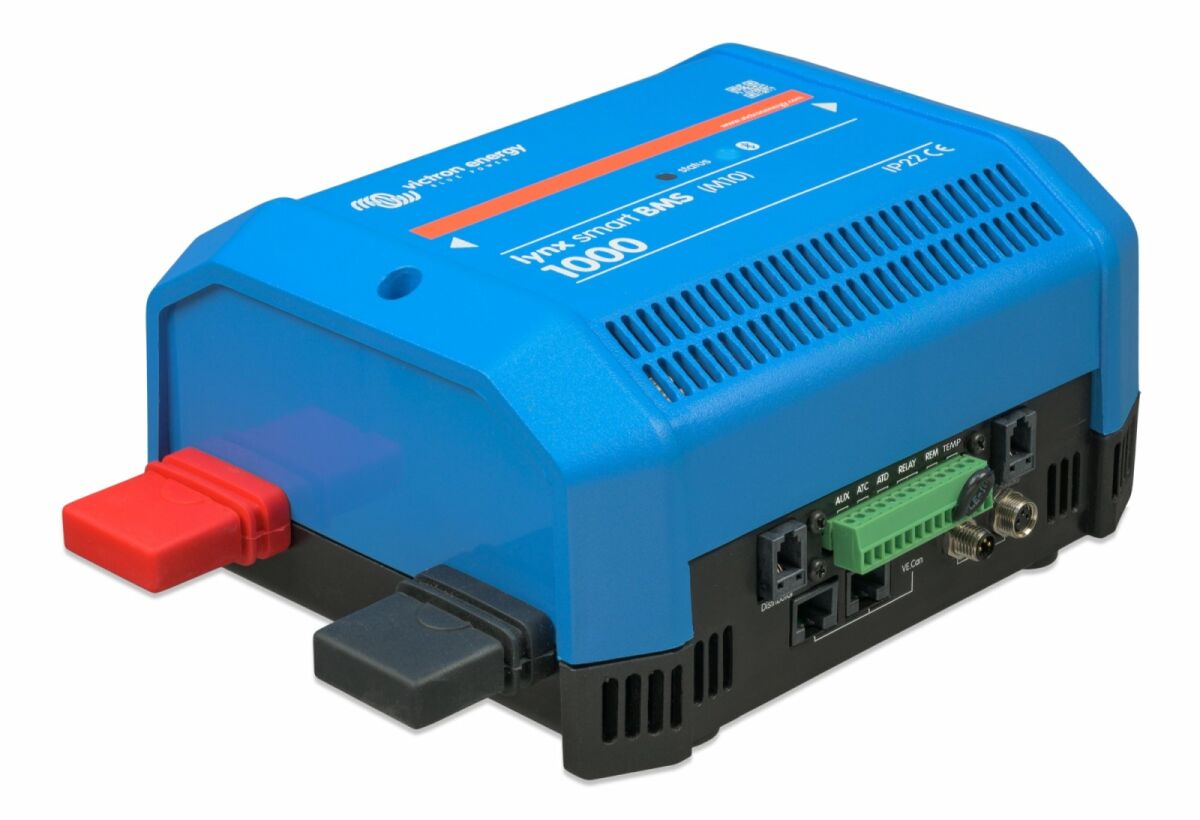

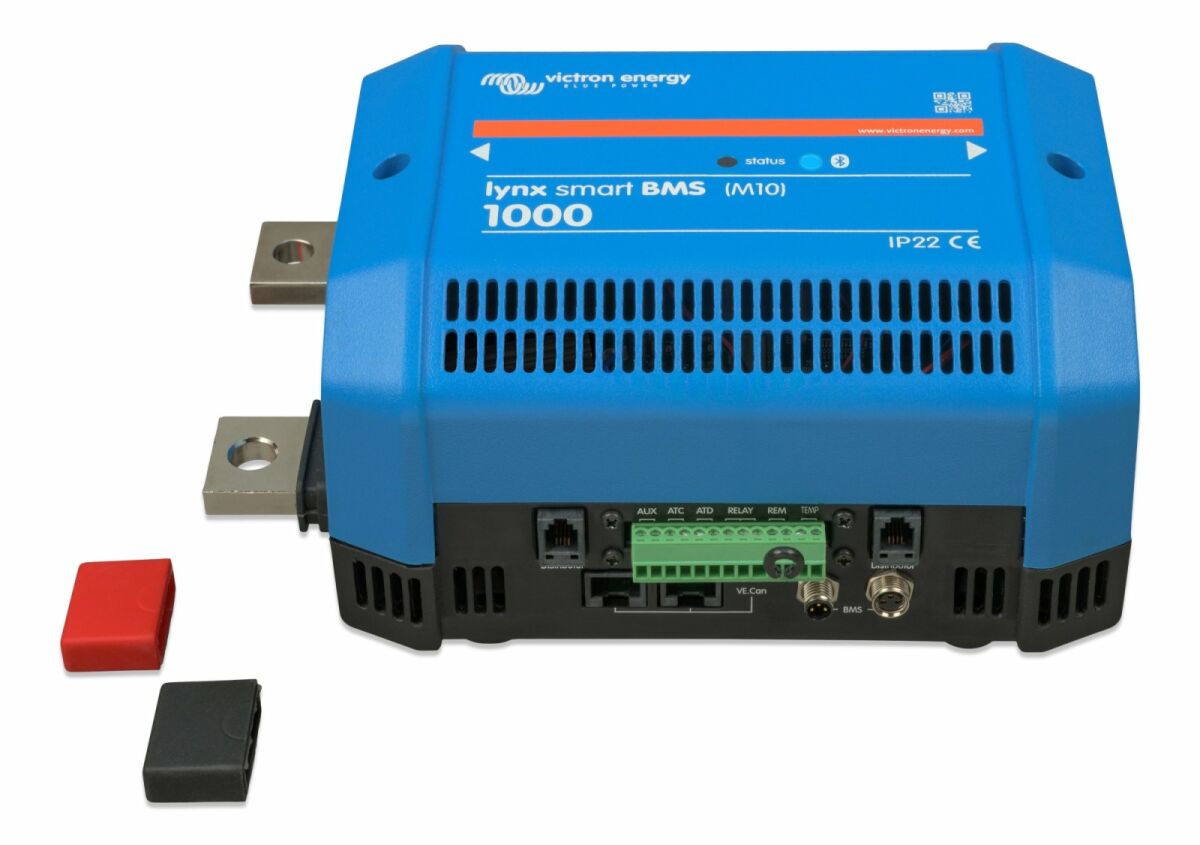

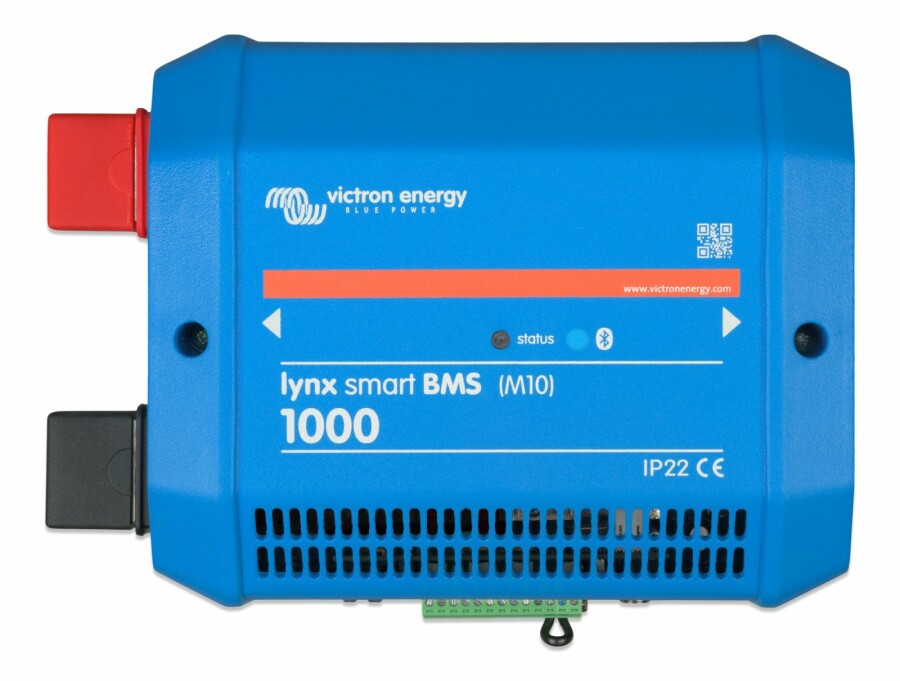

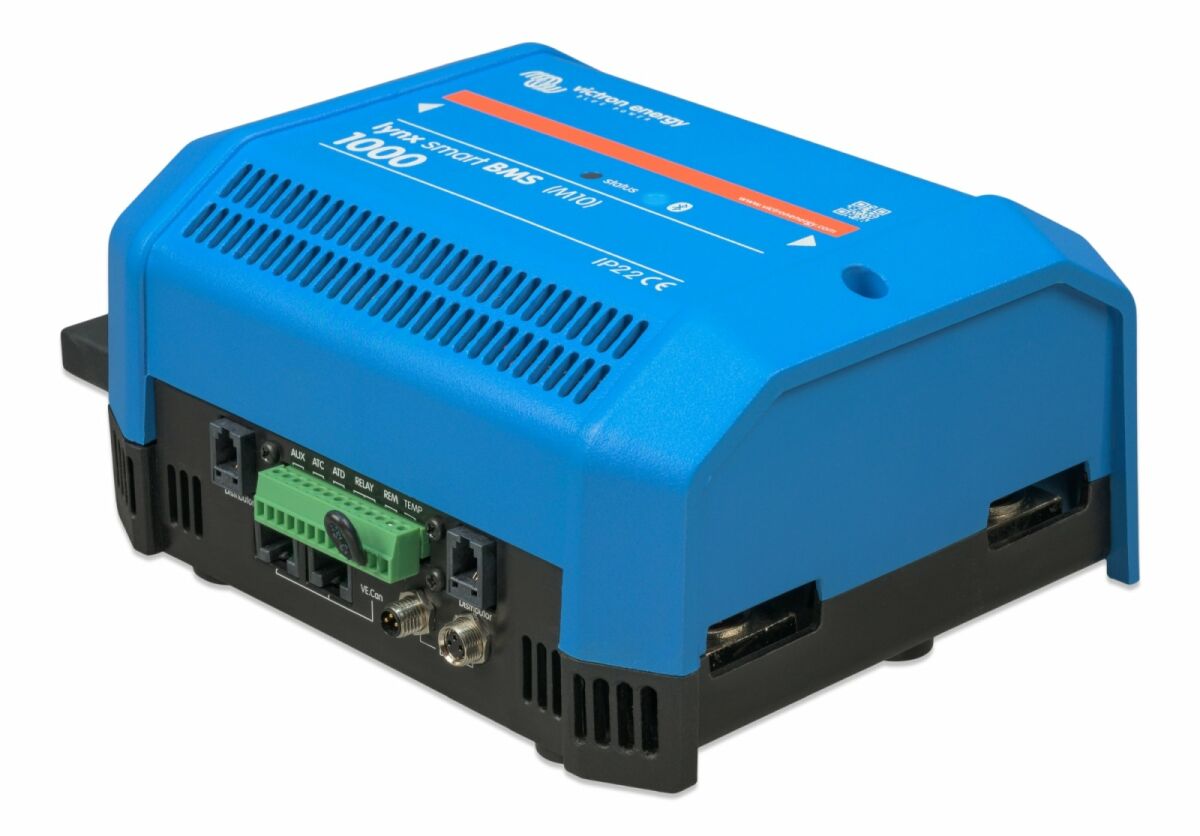

| Lynx Smart BMS |
1000 A (LYN034170210) |
| VERMOGEN |
|
| Bereik accuspanning |
9 – 60 VDC |
| Maximale ingangsspanning |
75 VDC |
| Ondersteunde systeemspanningen |
12, 24 of 48 V |
| Omgekeerde polariteitsbescherming |
Nee |
| Hoofd veiligheidsmagneetschakelaar continu stroomwaarde |
1000 A continu |
| Hoofd veiligheidsmagneetschakelaar continu stroomwaarde |
1200 A voor 5 minuten |
| Stroomverbruik UIT modus |
0,3 mA voor alle systeemspanningen |
| Stroomverbruik in sluimermodus |
Ongeveer 0,6 W (50 mA bij 12 V) |
| Stroomverbruik in AAN modus |
Ong. 4,2 W (350 mA bij 12 V) afhankelijk van de status van de relais |
| Minimale belastingsweerstand voor voorladen |
10 Ω en meer voor 12 V systemen 20 Ω en meer voor 24 V en 48 V systemen |
| AUX-uitgang maximale stroomwaarde |
1,1 A continu, beschermd door herstelbare zekering |
| Toelaten-om-te laden poort Maximale stroomwaarde |
0,5 A bij 60 VDC, beschermd door herstelbare zekering |
| Toelaten-om-te ontladen poort Maximale stroomwaarde |
0,5 A bij 60 VDC, beschermd door herstelbare zekering |
| Alarmrelais (SPDT) Maximale stroomwaarde |
2 A bij 60 VDC |

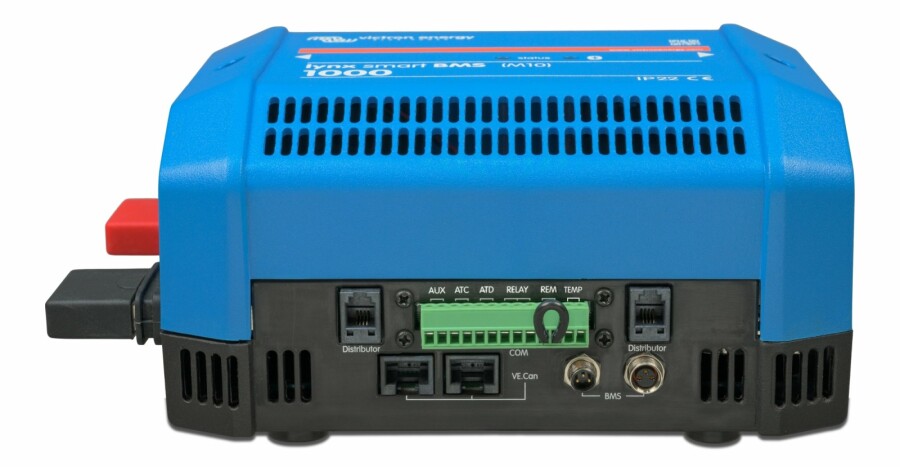

| AANSLUITINGEN |
|
| Rails |
M10 (Aanhaalmoment 33 Nm) (17 Nm voor eenheden met een serienummer vóór HQ2340XXXX) |
| VE.Can |
RJ45 |
| I/O |
Verwijderbare multi-connector met schroefaansluitklemmen |
| Accu BTV-kabels |
Plus en min ronde 3-polige connector met M8 schroefring
Tot 20 accu’s kunnen in één systeem verbonden worden. |
| Lynx Distributor-zekeringbewaking (tot 4 modules) |
RJ10 (kabel wordt meegeleverd met elke Lynx Distributor) |
| FYSIEK |
|
| Materiaal behuizing |
ABS |
| Behuizing afmetingen (h x b x d) |
230 x 180 x 100 mm |
| Eenheid gewicht |
2.7 kg |
| Materiaal rail |
Vertind koper |
| Rail afmetingen (h x b x d) |
8 x 30 mm |
| OMGEVING |
|
| Bedrijfstemperatuur bereik |
-40 °C tot +60 °C |
| Opslagtemperatuur bereik |
-40 °C tot +60 °C |
| Vochtigheid |
Max. 95 % (niet condenserend) |
| Beschermingsklasse |
IP22 |
| NORMEN |
|
| Veiligheid |
EN-IEC 63000:2018 |
| EMC |
EN-IEC 61000-6-3:2007/A1:2011/AC:2012 |
| QMS |
NEN-EN-ISO 9001:2015 |
