| Victron Energy |

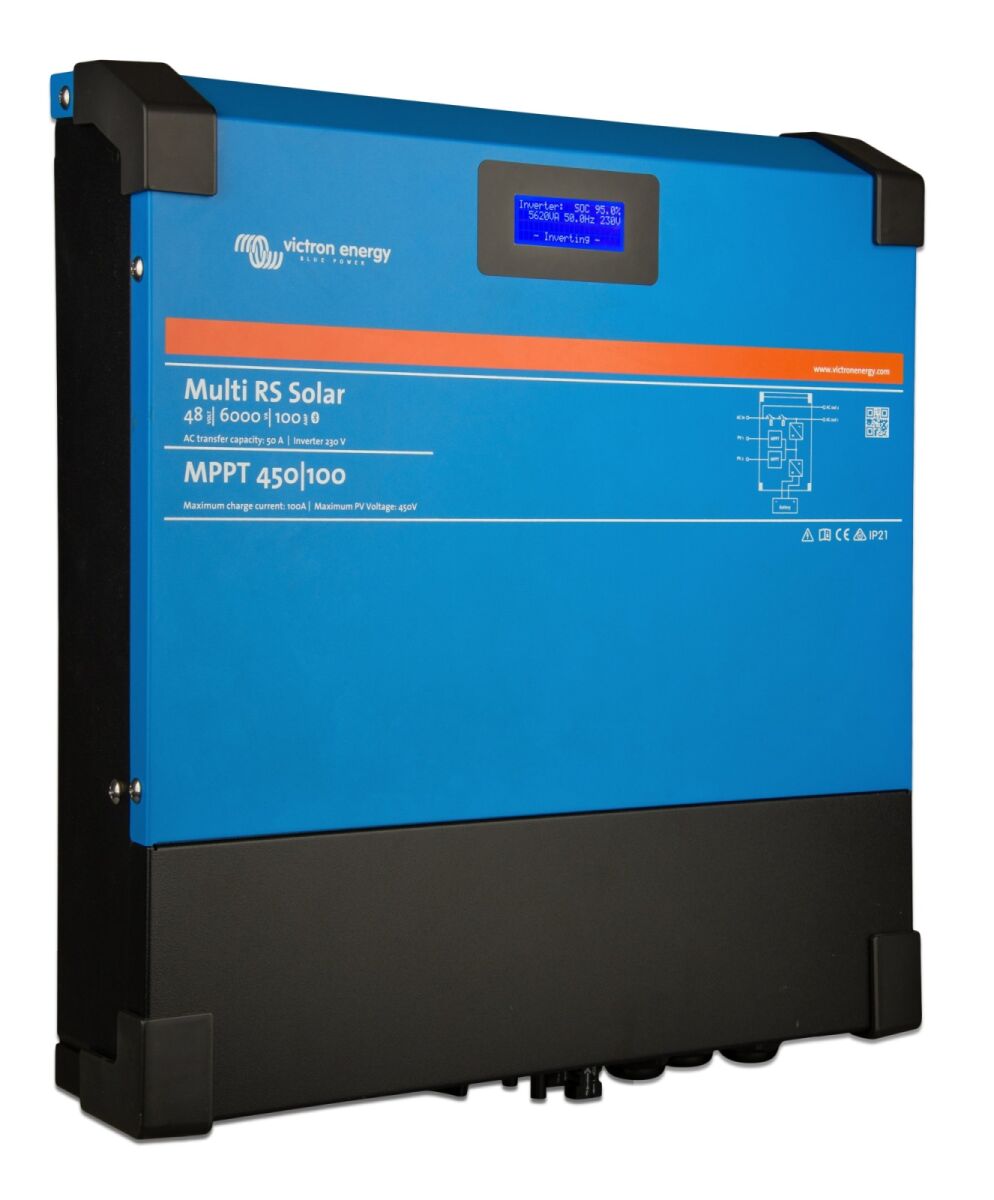

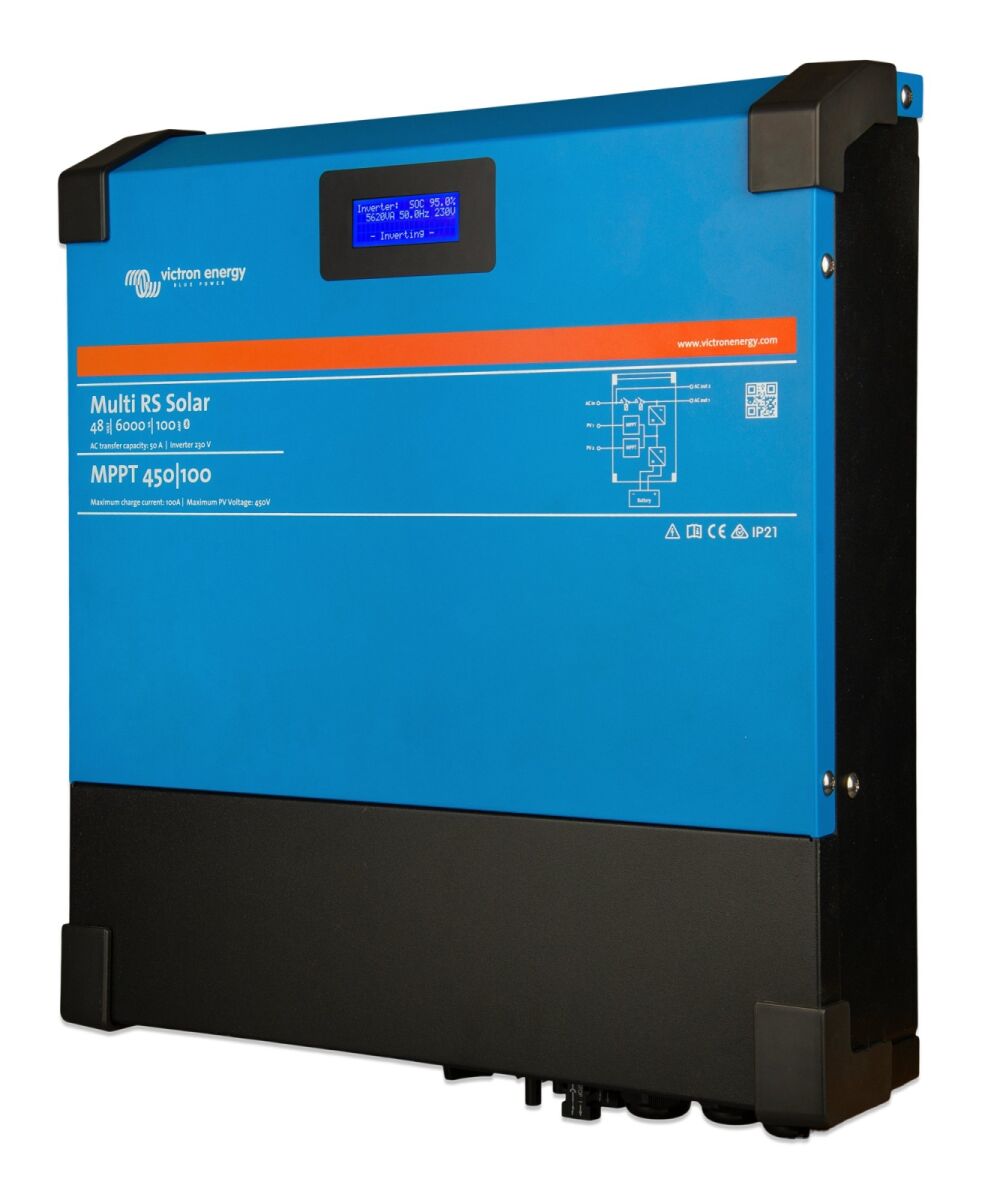

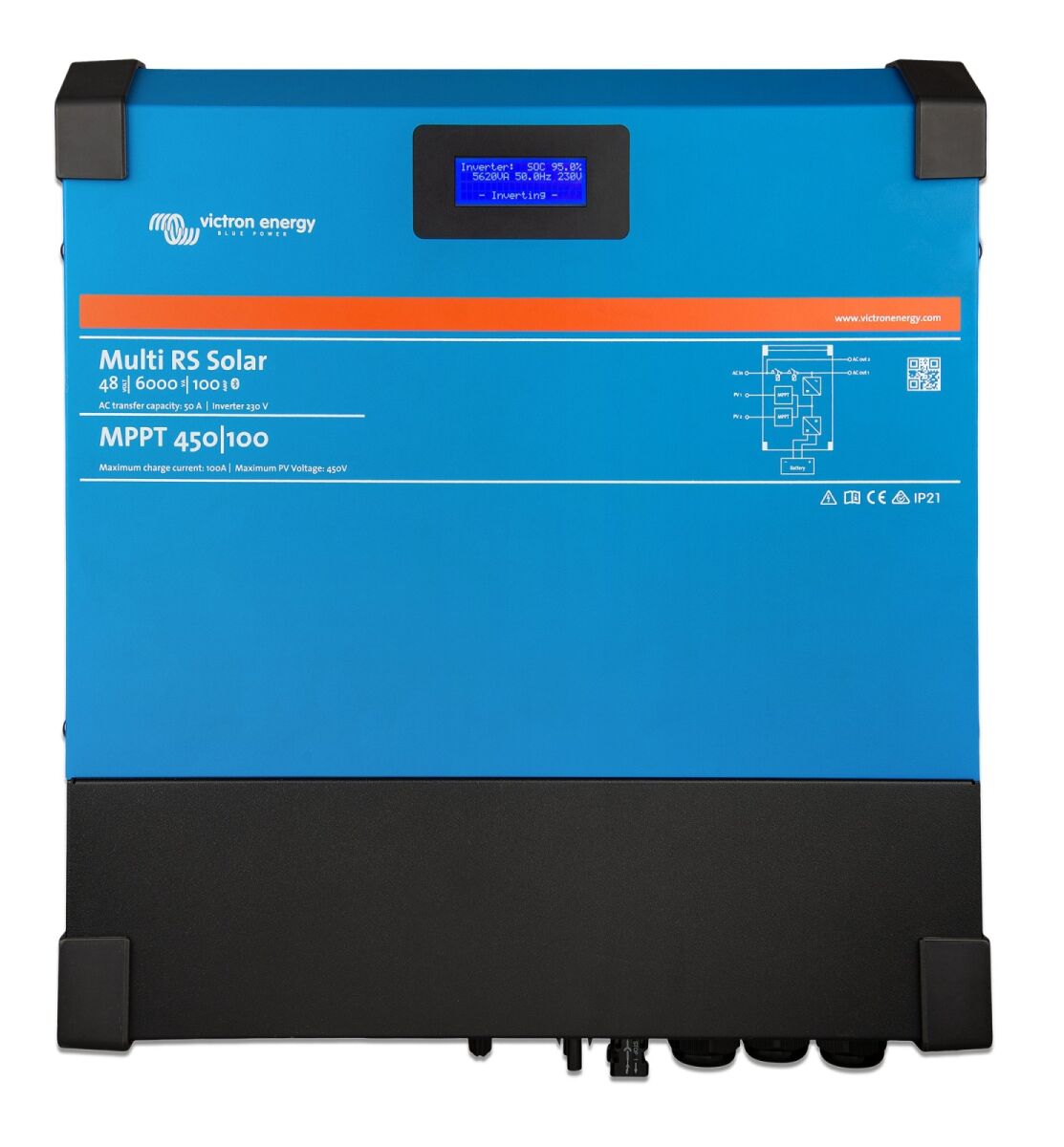

Multi RS Solar 48/6000 Dubbele Tracker |
| PowerControl & PowerAssist |
Ja |
| Omschakelautomaat |
50 A |
| Maximale AC-ingangsstroom en doorvoerstroom |
50 A |
| OMVORMER |
|
| DC-ingangsspanning bereik (1) |
38 – 62 V |
| AC-uitgang (2) |
Uitgangsspanning 230 VAC ± 2 %
Frequentie: 50 Hz ± 0,1 %
Maximale continue omvormerstroom 25 AAC |
| Continu uitgangsvermogen bij 25 °C |
Verhoogt lineair van 4800 W bij 46 VDC
tot 5300 W bij 52 VDC |
| Continu uitgangsvermogen bij 40 °C |
4500 W |
| Continu uitgangsvermogen bij 65 °C |
3000 W |
| Piekvermogen (3) |
9 kW voor 3 seconden
7 kW voor 4 minuten |
| Uitvoerstroom kortsluiting |
45 A |
| Max. overstroombeveiliging AC-uitgang |
30 A |
| Efficiëntie |
96,5 % bij 1 kW belasting
94 % bij 5 kW belasting |
| Stroomverbruik zonder belasting |
20 W |
| Lege accu uitschakeling |
37,2 V (instelbaar) |
| Lage accuspanning herstart |
43,6 V (instelbaar) |
| PV |
|
| Maximale open circuit PV-seriespanning^{(4)} |
450 V |
| Opstartspanning |
120 V |
| MPPT-bedrijfsspanningsbereik |
80 – 450 V |
| Maximale PV-bedrijfsingangsstroom |
13 A |
| Maximaal PV-omzettingsvermogen |
6 kW totaal – 3 kW per tracker |
| Max. PV-kortsluitstroom |
16 A |
| Aardlek uitschakel niveau |
30 mA |
| Isolatiefoutniveau (detectie voor opstarten) |
100 kΩ |
| LADER |
|
| AC-Ingang |
Nominale spanning 230 VAC, ingangsspanning bereik: 187 - 265 VAC
Nominale frequentie: 50 Hz, Ingangsfrequentie: 45-65 Hz
AC inschakelstroom: N.v.t. |
| Programmeerbaar laadspanningsbereik |
36 – 60 V |
| Laadspanning 'absorptie' |
Standaard instelling: 57,6 V (instelbaar) |
| Laadspanning “float” |
Standaard instelling: 55,2 V (instelbaar) |
| Maximale laadstroom van AC (6) |
88 A @ 57,6 VDC |
| Totale maximale laadstroom (AC + PV) |
100 A DC |
| Sensor accutemperatuur |
Inbegrepen |
| Accuspanningsense |
Ja |
| ALGEMEEN |
|
| Hulpuitgang (AC-uit-2) (7) |
Ja |
| 3-fasige en parallel-geschakelde werking |
3-fasen ondersteuning met één eenheid per fase. Parallel-schakeling niet ondersteund. |
| Programmeerbaar relais^{(8)} |
Ja |
| Beveiligingen (9) |
a - g |
| Datacommunicatiepoorten (10) |
VE.Direct, VE.Can & Bluetooth |
| Bluetooth frequenties & vermogen |
2402 - 2480 Mhz, 4 dBm |
| Programmeerbare analoge/digitale ingang-/uitgangpoorten |
Ja, 2x |
| Remote aan/uit |
Ja |
| Bereik bedrijfstemperatuur |
-40 to +65 °C (ventilator ondersteunde koeling) |
| Maximale hoogte |
2000 m |
| Vochtigheid (niet condenserend) |
max 95 % |
| BEHUIZING |
|
| Materiaal & Kleur |
staal, blauw RAL 5012 |
| Beschermingscategorie |
IP21 Beschermingsklasse: I |

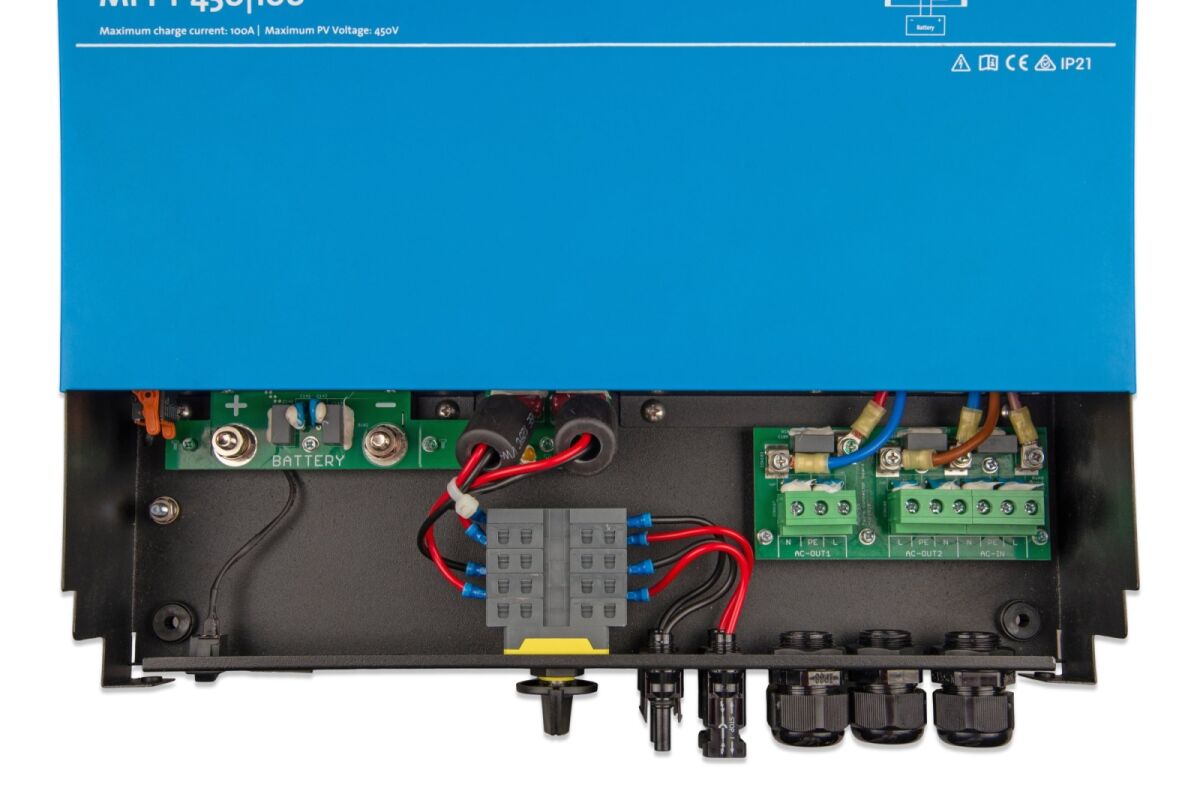

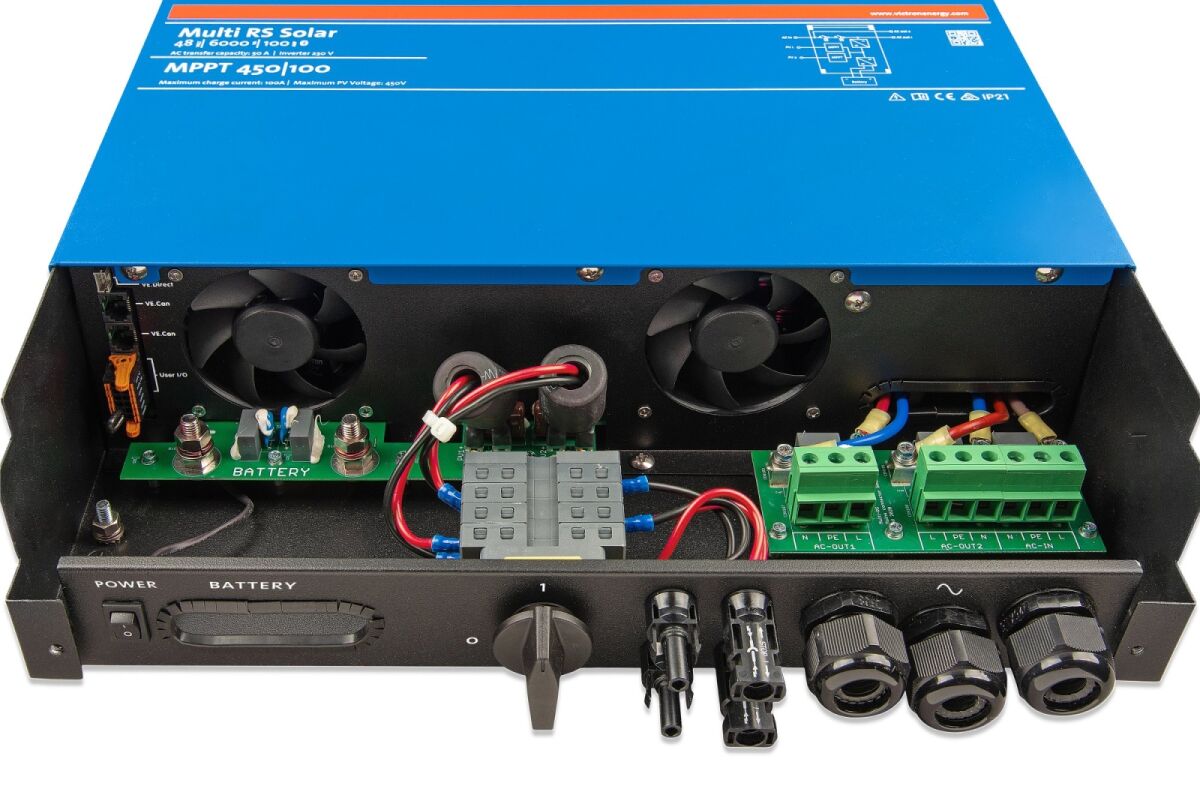

| Accu-aansluiting |
M8-bouten |
| PV-aansluiting |
2 aaneensluitingen met positieve en negative MC4 |
| 230 VAC-aansluiting |
Schroefklemmen 10 mm² (6 AWG) |
| Gewicht |
12,3 kg |
| Afmetingen (hxbxd) |
425 x 460 x 125 mm |
| NORMEN |
|
| Veiligheid |
EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 |
| Emissie, immuniteit |
EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2,
IEC 61000-6-3, vervuilingsgraad 2 |
| Te hoge spanningscategorie |
Accu: OVC 1, PV poort: AC in / AC uit: OVC III |
1) Minimale opstartspanning is 41 VDC. Ontkoppeling bij te hoge spanning: 65,5 V.
2) Kan aangepast worden tot 240 VAC en 60 Hz
3) Piekvermogencapaciteit en duurtijd hangt af van starttemperatuur van warmteopnemer.
Vermelde tijden zijn zonder koude eenheid.
4) De maximale PV-spanning mag 8x accu druppellaadspanning niet overschrijden.
Wanneer bijvoorbeeld de druppellaadspanning van de accu 50 V is,
mag de maximale PV-spanning 8 x 50 = 400 V niet overschrijden.
5) De lader instelpunten (druppellaad & absorptie) kunnen op maximaal 60 V ingesteld worden.
De uitgangsspanning op de aansluitklemmen kan hoger zijn, vanwege de temperatuurcompensatie
en de compensatie voor spanningsdalingen via de accukabels.
De maximale uitgangsstroom wordt lineair gereduceerd van volledige stroom bij 60 V naar
5 A bij 62 V. De egalisatiespanning kan ingesteld worden op max. 62 V, het egalisatiestroompercentage
kan ingesteld worden op max. 6 %.
De maximale laadstroom van AC-bronnen hangt af van ingangsspanning en accustroom. Bij 230 V ingang and 57,6 V accuspanning, en 25 C omgeving bedraagt de maximale
laadstroom 88 A. Raadpleeg handleiding, sectie beperkingen, voor meer informatie.
7) AC-uit-2 is rechtstreeks verbonden met de AC-ingang en bedoeld voor niet-cruciale belastingen. Er wordt door PowerControl & PowerAssist rekening gehouden met de AC-uit-2
belasting.
8) Programmeerbaar relais dat ingesteld kan worden voor algemeen alarm, DC onder spanning of genset start/stop-functie. DC-vermogen: 4 A tot 35 VDC en 1 A tot 70 VDC
9) Beveiligingssleutel: a) uitgangskortsluiting b) overbelasting c) accuspanning te hoog d) accuspanning te laag e) temperatuur te hoog f) 230 VAC op omvormeruitgang
g) PV-aardlek.
10) Op dit moment niet compatibel met VE.Smart netwerken. Aansluiting op een GX-apparaat (bijv. Cerbo GX) moet gedaan worden via de VE.Can-interface. De VE.Direct-interface
is voor aansluiting op de GlobalLink 520. |
