Artikelnummer PSC123053095

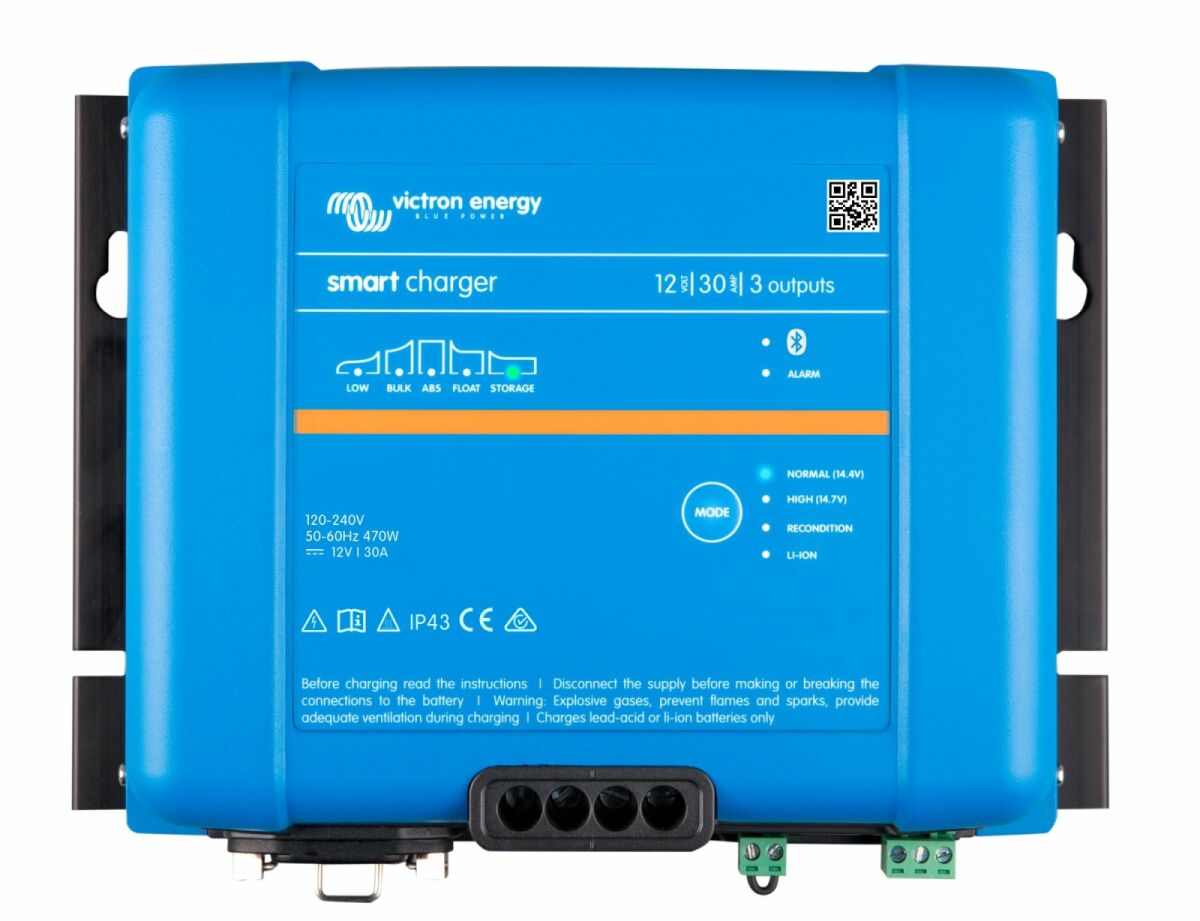

Phoenix Smart IP43 Charger 12/30(3) 120-240V

Phoenix Smart IP43 Charger 12/30(3) 120-240V
Lees meer

€ 426,00 Excl. BTW € 515,46 Incl. BTW

Per stuks / Op voorraad

Toegevoegd aan winkelmand

Downloads

PSC123053095_Datasheet.pdf

PSC123053095_Handleiding.pdf

Beschrijving
Specificaties

Phoenix Smart IP43 Charger 12/30(3) 120-240V

Ingebouwde Bluetooth Smart
De draadloze oplossing om Smart IP43-acculaders in te stellen, bewaken, besturen, updaten en synchroniseren.

Smart (1 + 1): twee uitgangen om 2 accubanken op te laden
De tweede uitgang, beperkt tot ongeveer 4 A en met een iets lagere uitgangsspanning, is bedoeld om een startaccu aan te
vullen.

Smart (1 + 1): drie volledige stroomuitgangen om 3 accubanken op te laden
Elke uitgang kan de volledige nominale uitgangsstroom leveren. Maar het totaal van de 3 gecombineerde uitgangen kan nooit
hoger zijn dan de stroomclassificatie van de acculader.

Automatische spanningscompensatie
De acculader compenseert de spanningsdaling over de DC-bekabeling door de uitgangsspanning iets te verhogen wanneer de
DC-stroom toeneemt. Raadpleeg de handleiding voor meer informatie.
Adaptief 6-traps laadalgoritme: bulk – absorptie – reconditionering – druppel – opslag – vernieuwen
De Smart-acculader beschikt over ons bekende ‘adaptieve’ accubeheersysteem dat kan worden ingesteld voor verschillende
soorten accu’s. De ‘adaptieve’ functie optimaliseert automatisch het laadproces ten opzichte van de manier waarop de accu
wordt gebruikt.

De juiste hoeveelheid lading: variabele absorptietijd
Wanneer alleen ondiepe ontladingen plaatsvinden (bijv. een jacht aangesloten op walstroom) dan wordt de absorptietijd kort
gehouden om het overladen van de accu te voorkomen. Na een diepe ontlading wordt de absorptietijd automatisch verhoogd
om ervoor te zorgen dat de accu volledig wordt opgeladen.

Het voorkomen van schade door overmatige gasvorming: de BatterySafe-modus (zie afb. 2)
Als er voor een hoge laadstroom in combinatie met een hoge absorptiespanning is gekozen om een accu snel op te laden,
wordt schade door overmatige gasvorming voorkomen door automatisch de spanningsverhoging te beperken zodra de
spanning voor gasvorming is bereikt (zie de laadcurve tussen 14,4 V en 15,0 V in afb. 2).

De Opslagmodus: minder onderhoud en veroudering wanneer de accu niet wordt gebruikt.
(zie afb. 1 & 2)
De opslagmodus wordt geactiveerd wanneer de accu 24 uur lang niet ontladen is. In de opslagmodus wordt de
druppelspanning verlaagd tot 2,2 V/cel (13,2 V voor een 12 V-accu) om gasvorming en corrosie van de positieve platen te
minimaliseren. Een keer per week wordt de spanning weer op het absorptieniveau gebracht om de accu te ‘egaliseren’. Deze
functie voorkomt gelaagdheid van het elektrolyt en de sulfatisering, een belangrijke oorzaak voor een vroegtijdige
accustoring.

Laadt ook Li-ion (LiFePO₄)-accu's op
De aan/uit-bediening van de acculader kan worden geïmplementeerd door het aansluiten van een relais of open collector
optocoupler-uitgang van een Li-ion BMS aan de externe aan-uit-poort.
De volledige controle over spanning en stroom kan ook worden bereikt met behulp van Bluetooth.

Volledig programmeerbaar oplaadalgoritme
Het laadalgoritme kan worden geprogrammeerd met behulp van Bluetooth of de VE.Direct-interface.
Met de modusknop kunnen drie voorgeprogrammeerde algoritmen worden geselecteerd (zie specificaties).

Optionele externe accuspanning- en temperatuurmeting via Bluetooth
Een Smart Battery Sense, SmartShunt of een BMV-712 Smart-accubewaker kan gebruikt worden om de accuspanning en
temperatuur door te geven aan een of meerdere Smart IP43-acculaders via VE.Smart Networking.

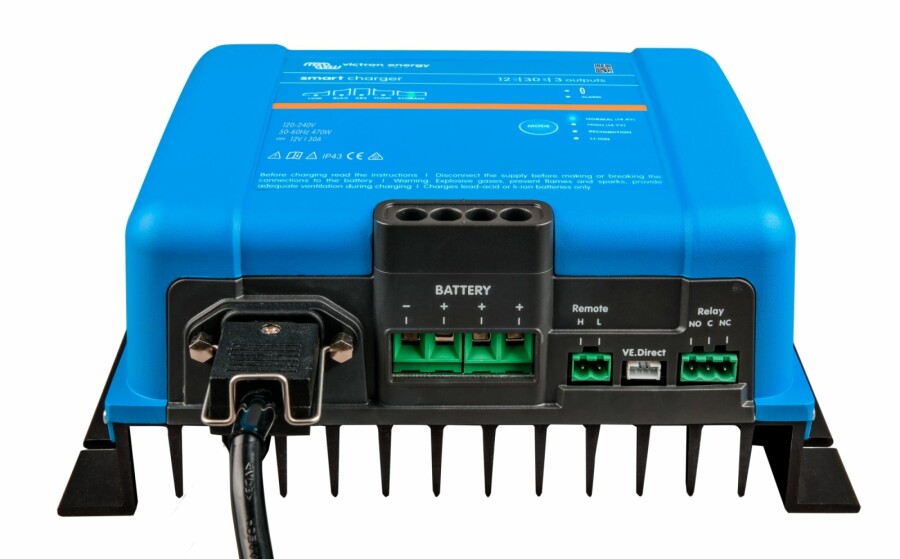

Externe Aan/Uit-functie
De externe Aan/Uit-functie bestaat uit twee aansluitklemmen Remote L en
Remote H.
Er kan een schakelaar of relaiscontact tussen L en H geplaatst worden.
Aansluitklem H kan ook aan de accu plus gekoppeld worden, of aansluitklem
L aan de accu min.
Zie de handleiding voor informatie.

VE.Direct-interface
Voor een bekabelde dataverbinding met een GX-apparaat zoals de Cerbo GX, PC of
andere apparaten. Schakelt ook Instant Readout (direct uitlezen)-functionaliteit via
VictronConnect remote van VRM.
Raadpleeg de VictronConnect-app.

Programmeerbaar relais
Kan worden geprogrammeerd met behulp van de VE.Direct-interface of een apparaat met Bluetooth
om een alarm of andere gebeurtenissen te activeren.

Gesynchroniseerd opladen
Het koppelen van twee of meerdere Smart IP43-acculaders in een VE.Smart-netwerk, maakt gesynchroniseerd opladen
mogelijk.
Dit verbetert de efficiëntie van het opladen en de levensduur van de accu.

Lees meer over accu's en het opladen van accu’s
Ga voor meer informatie over adaptief opladen naar onze website, onder Downloads / Technische informatie.

Specificaties

Smart IP43-acculader	12 / 30
	(1 + 1) & (3)
Ingangsspanning	85 - 250 VAC (vol vermogen van 100 VAC, startup van 90 VAC)
Bereik DC-ingangsspanning	90 – 375 VDC
Frequentie	45 -65 Hz
Vermogensfactor	1
Terugstroomverbruik	< 1 mA
Stroomverbruik zonder belasting	1W
Maximale efficiëntie	95 %
Laadspanning - Absorptie / Druppel / Opslag	Normaal: 14,4 V / 13,8 V / 13,2 V Hoog: 14,7 V / 13,8 V / 13,2 V Li-ion: 14,2 V / n.v.t. / 13,5 V
Volledig programmeerbaar	Ja, met Bluetooth en/of VE.Direct
Instelling maximale ingangsstroom	3 – 10 A
Aantal accu-aansluitingen	(1 + 1)-modellen: 2 (2e uitgang via 2-polige klem & 4 A max \| (3) modellen: 3
Laadstroom huisaccu	30 A
Lage stroom-modus	15 A
Temperatuurcompensatie - Standaard	-16 mV/°C
Laadstroom startaccu	4 A Max (1 + 1 alleen modellen met uitgang)
Laadalgoritme	6-traps adaptief (3-traps voor li-ion)
Bescherming	Omgekeerde polariteit accu (zekering, niet toegankelijk voor gebruiker) / Kortsluiting uitvoer / Overtemperatuur
Kan als voeding worden gebruikt	Ja, uitgangsspanning kan worden ingesteld met Bluetooth en/of VE.Direct
Bereik bedrijfstemperatuur	-20 tot +60 °C (0 - 140 °F) Nominale uitgangsstroom tot 40 °C, lineair verlagen tot 20% bij 60 °C
Luchtvochtigheid (geen condensvorming)	max 95 %
Externe aan / uit	Ja (2-polige klem)
Relais (programmeerbaar)	Ja (SPDT - 5 A tot 250 VAC / 5 A tot 28 VDC)
Bluetooth	Vermogen: - 4 dBm \| Frequentie: 2402 - 2480 MHz
BEHUIZING
Materiaal & Kleur	aluminium (blauw RAL 5012)
Accu-aansluiting	Schroefklemmen 16 mm² (AWG6)
AC-aansluiting	IEC 320 C14-ingang met vasthoudklemmetje (AC-kabel dient apart besteld te worden)
Beschermingscategorie	Electronische componenten: IP 43 \| Aansluitgebied: IP22
Gewicht kg (lbs)	2,7 kg (6 lbs)
Afmetingen (h x b x d)	180 x 249 x 116 mm (7,1 x 9,8 x 4,6 inch)
NORMEN
Veiligheid	EN 60335-1, EN 60335-2-29
Emissie	EN 55014-1, EN 61000-6-3, EN 61000-3-2
Immuniteit	EN 55014-2, EN 61000-6-1, EN 61000-6-2, EN 61000-3-3
Vibratie	IEC68-2-6:10-150Hz/1.0G
