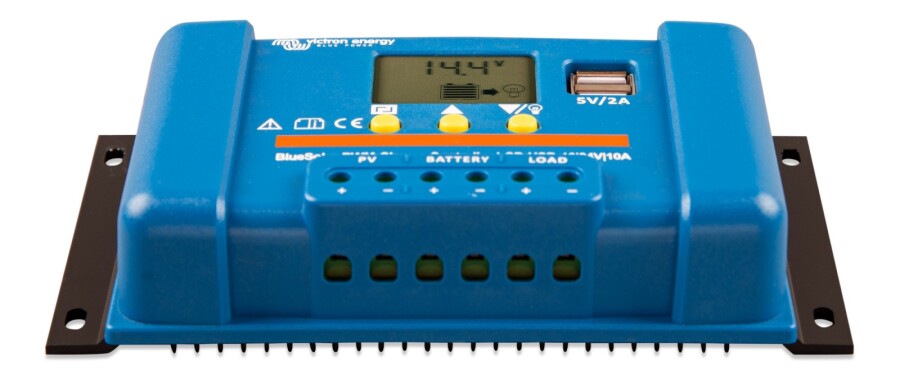

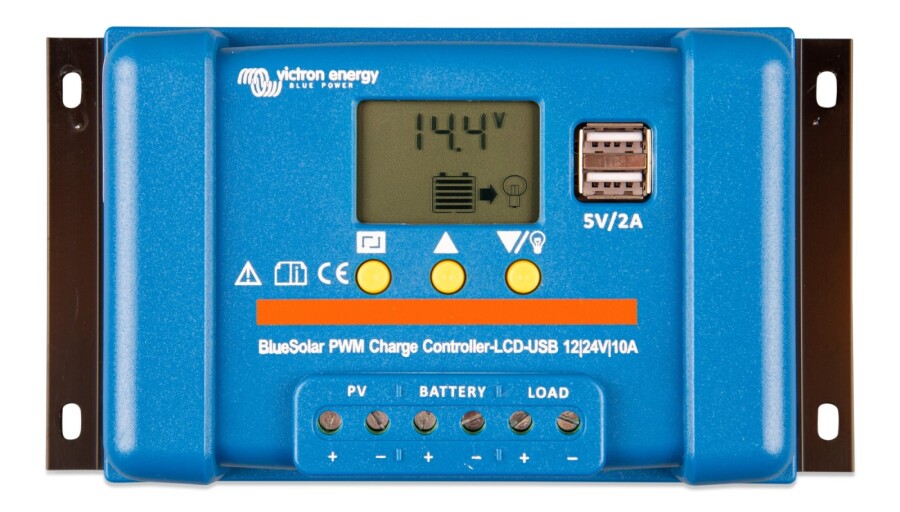

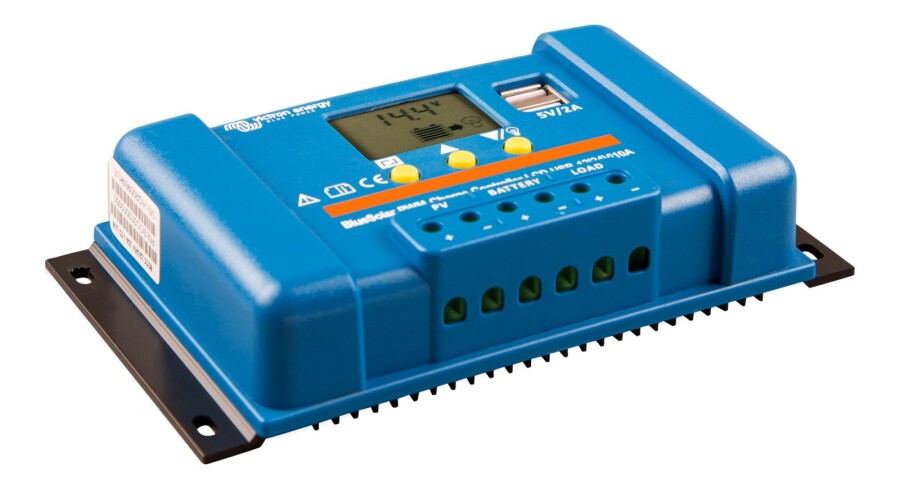

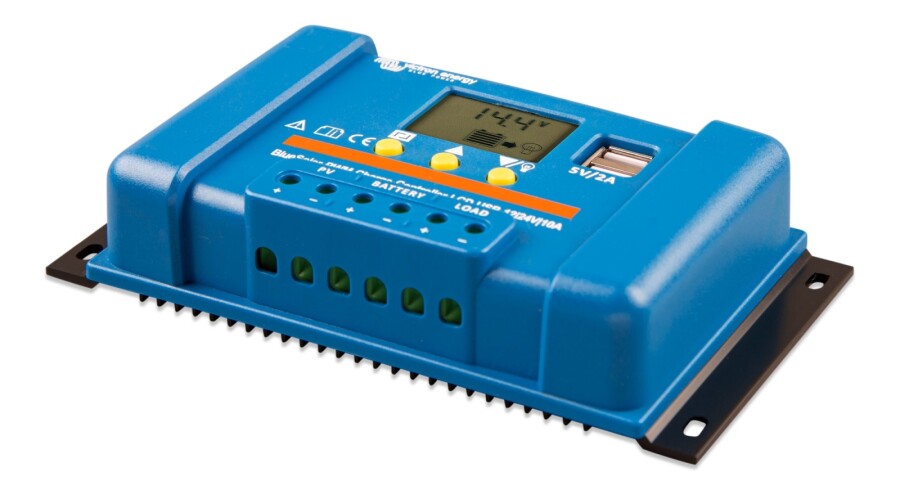

| BlueSolar PWM Laadregelaar |
12/24-10 |
| Accuspanning |
12/24V met een automatisch spanningsdetectiesysteem |
| Nominale laadstroom |
10A |
| Automatische belastingontkoppeling |
Ja |
| Maximale zonnespanning |
28V / 55V (1) |
| Eigen verbruik |
< 10mA |
| Uitgangsbelasting |
Handmatige bediening + ontkoppeling bij lage spanning + timer |
| Beveiligingen |
Polariteitinversie van de accu (zekering) Kortsluiting uitgang Te hoge temperatuur |
| Overbelastingbeveiliging |
Schakelt na 60s uit, in het geval van een belasting van 130%
Schakelt na 5s uit, in het geval van een belasting van 160%
Kortsluiting: schakelt onmiddellijk uit |
| Aarding |
Centraal positief |
| Bedrijfstemperatuurbereik |
-35 tot +55°C (volle belasting) |
| Vochtigheid (niet-condenserend) |
Max 95% |
| ACCU |
|
| Laadspanning ‘absorptie’ |
Fabrieksinstelling: 14,4V / 28,8V |
| Laadspanning ‘float' (2) |
Fabrieksinstelling: 13,7V / 27,4V |
| Ontkoppeling bij lage spanning |
Fabrieksinstelling: 11,2V / 22,4V |
| Heraansluiting bij lage spanning |
Fabrieksinstelling: 12,6V / 25,2V |
| USB |
|
| Spanning |
5V |
| Stroom |
2A (totaal van 2 uitgangen) |
| BEHUIZING |
|
| Beschermingsklasse |
IP20 |
| Grootte van de Terminal |
6mm² / AWG10 |
| Gewicht |
0,15kg |
| Afmetingen (h x b x d) |
96 x 169 x 36 mm
(3,8 x 6,7 x 1,4 inch) |
| NORMEN |
|
| Veiligheid |
EN60335-1, IEC 62109-1 |
| EMC |
EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| 1) Gebruik 36-cel zonnepanelen voor 12 V Gebruik 72-cel zonnepanelen of 2 x 36 seriegeschakelde cellen voor 24 V |
| 2) Zie handleiding voor alternatieve spanningsinstellingen |
