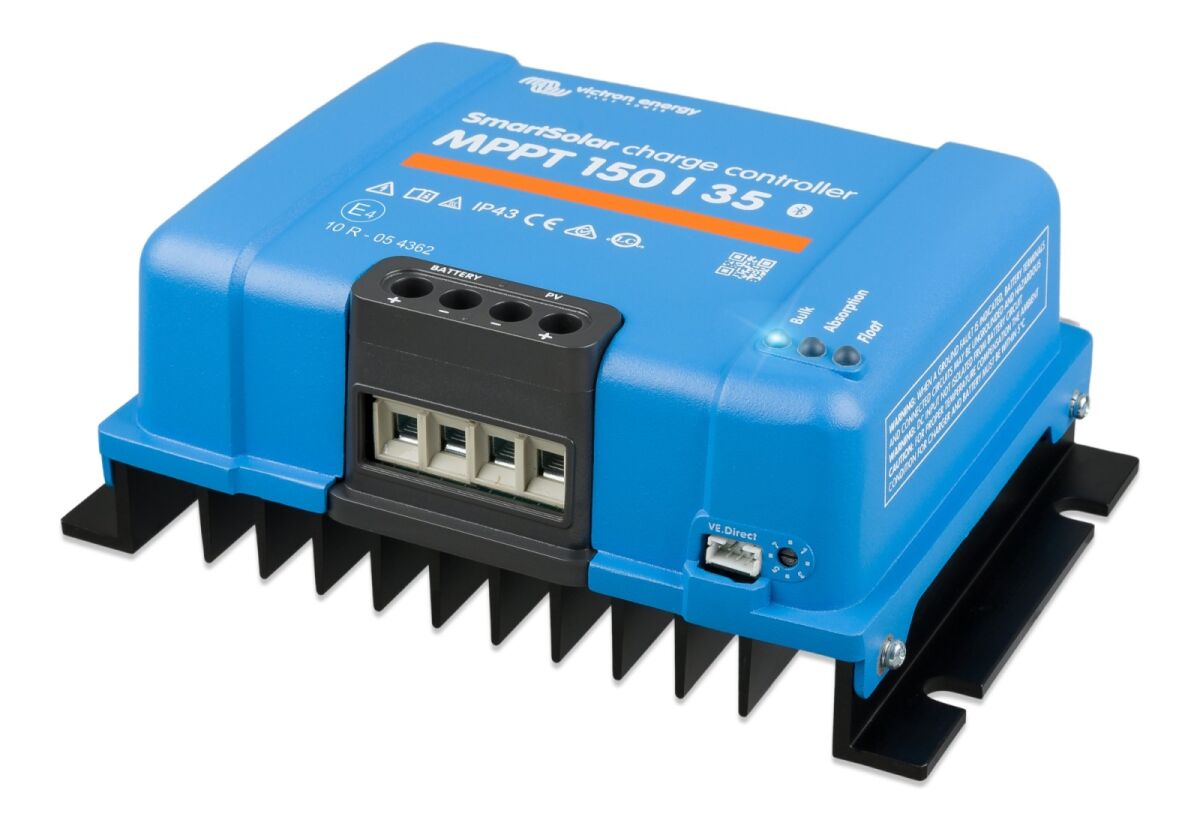

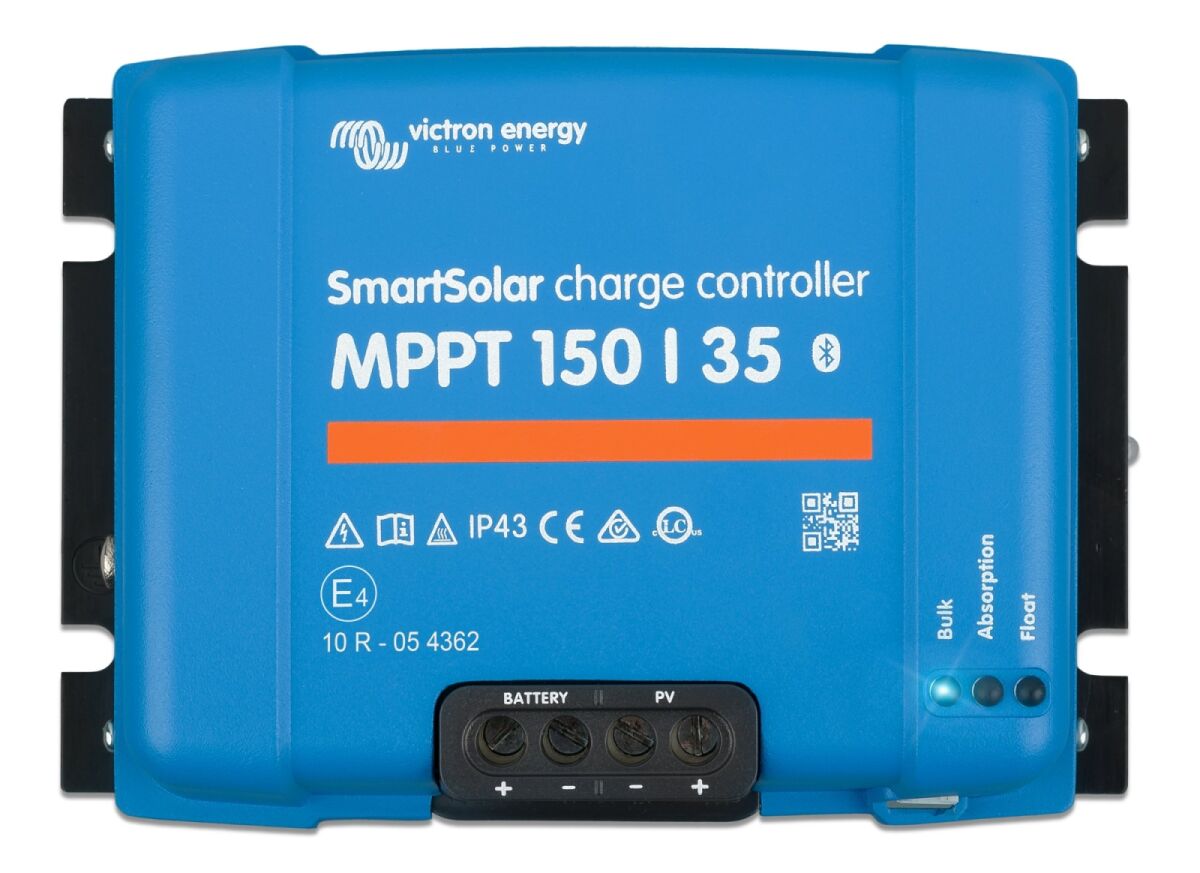

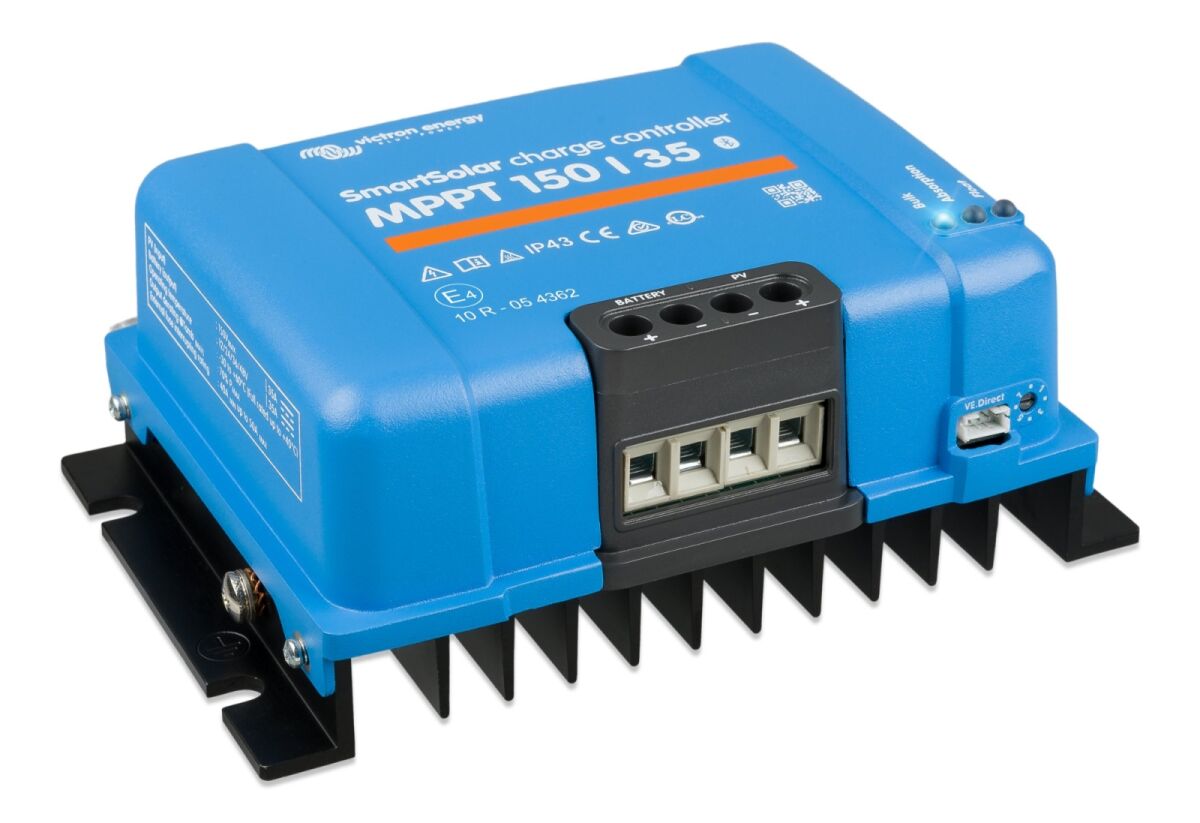

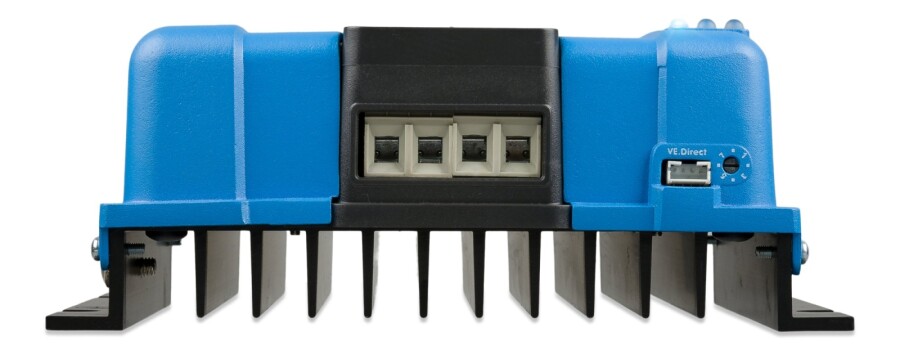

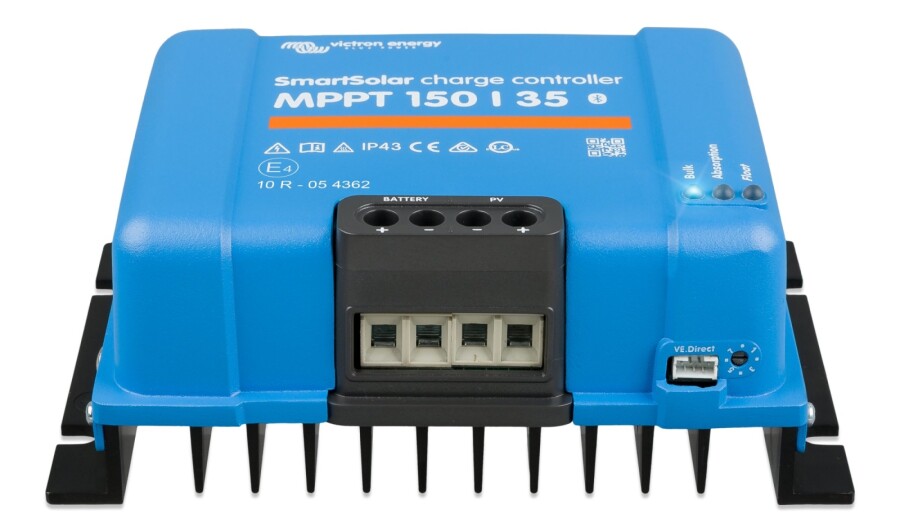

| SmartSolar Laadcontroller |
MPPT 150/35 |
| Accuspanning (Auto Select) |
12 / 24 /48 V Auto Select (software-tool is nodig om 36 V te kunnen selecteren) |
| Nominale laadstroom |
35 A |
| Nominaal PV-vermogen,1a, b) |
12 V: 500 W / 24 V: 1000 W / 36 V: 1500 W / 48 V: 2000 W |
| Max. PV kortsluitstroom 2) |
40 A |
| Maximale PV-nullast-spanning |
150 V absolute maximum koudste omstandigheden 145 V opstart en bedrijfs maximum |
| Piekefficiëntie |
98 % |
| Eigen verbruik – laden aan |
2 V: 20 mA 24 V: 15 mA 48 V: 10mA |
| Laadspanning 'absorptielading' |
Standaardinstelling: 14,4 / 28,8 / 43,2 / 57,6 V (regelbaar) |
| Laadspanning 'druppellading' |
Standaardinstelling: 13,8 / 27,6 / 41,4 / 55,2 V (regelbaar) |
| Laadalgoritme |
meertraps adaptief |
| Temperatuurcompensatie |
-16 mV / -32 mV / -64 mV °C |
| Beveiliging |
Omgekeerde polariteit zonnepaneel Kortsluiting uitgang Overtemperatuur |
| Bedrijfstemperatuur |
30 tot +60 °C (volledig nominaal vermogen tot 40 °C) |
| Luchtvochtigheid |
95 %, niet condenserend |
| Datacommunicatiepoort |
VE.Direct (Zie het witboek over datacommunicatie op onze website) |
| BEHUIZING |
|
| Kleur |
Blauw (RAL 5012) |
| Vermogensklemmen |
16 mm² / AWG6 |
| Beschermingsklasse |
IP43 (elektronische componenten), IP22 (aansluitingsgebied) |
| Gewicht |
1,25 kg |
| Afmetingen (h x b x d) |
130 x 186 x 70 mm |
| VEILIGHEID |
|
| Veiligheid |
EN/IEC 62109-1, UL 1741, CSA C22.2 |
| OPGESLAGEN TRENDS |
|
| Opgeslagen gegevens |
Accuspanning, stroom en temperatuur, evenals belastingsstroom PV-spanning en PV-stroom. |
| Aantal dagen dat trend gegevens worden opgeslagen |
46 |
| 1 a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller het ingangsvermogen. 1b) De controller start pas als de PV-spanning V-accu + 5 V overschrijdt. Daarna bedraagt de minimale PV-spanning V-accu + 1 V. 2) Een PV-generator met een hogere kortsluitstroom kan de controller beschadigen. |
