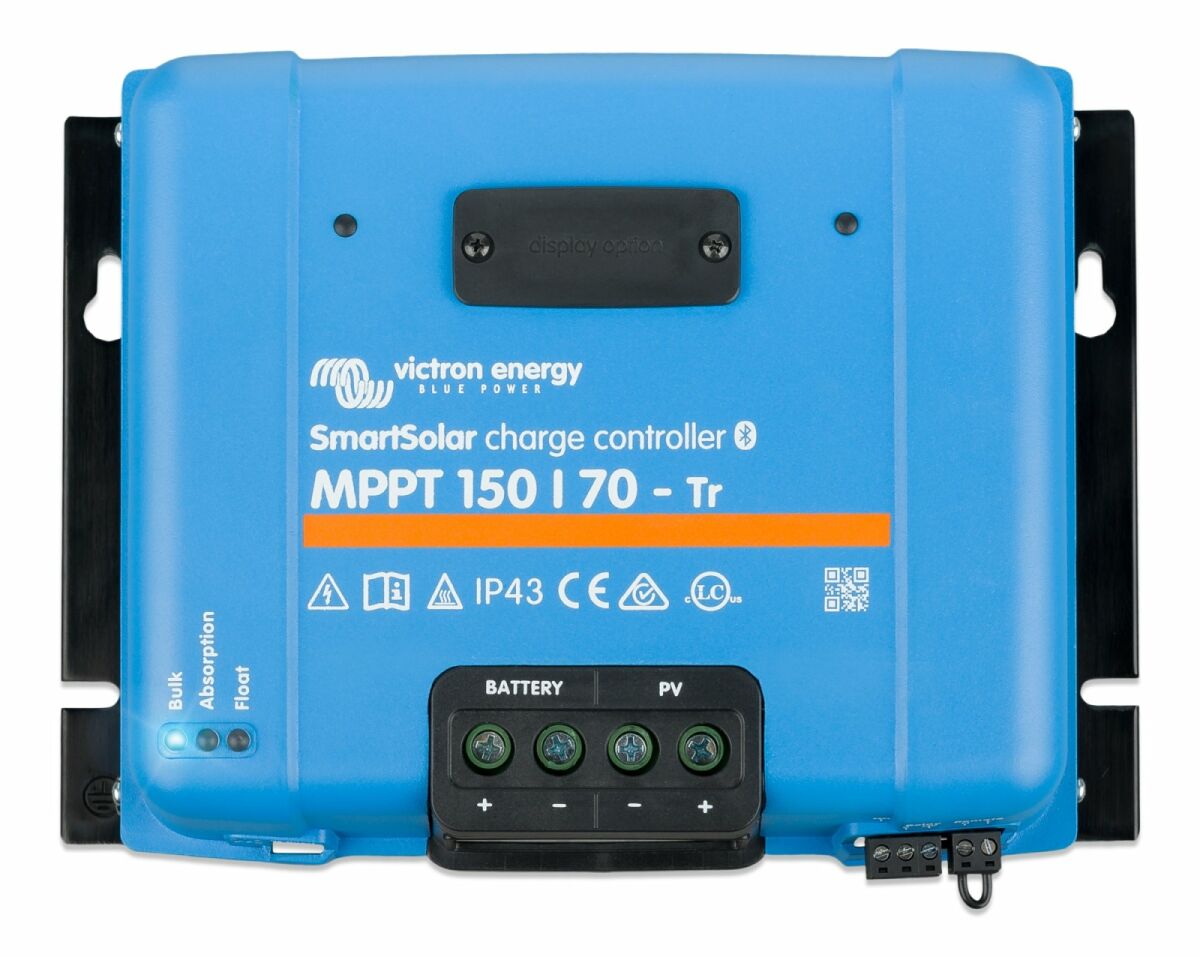

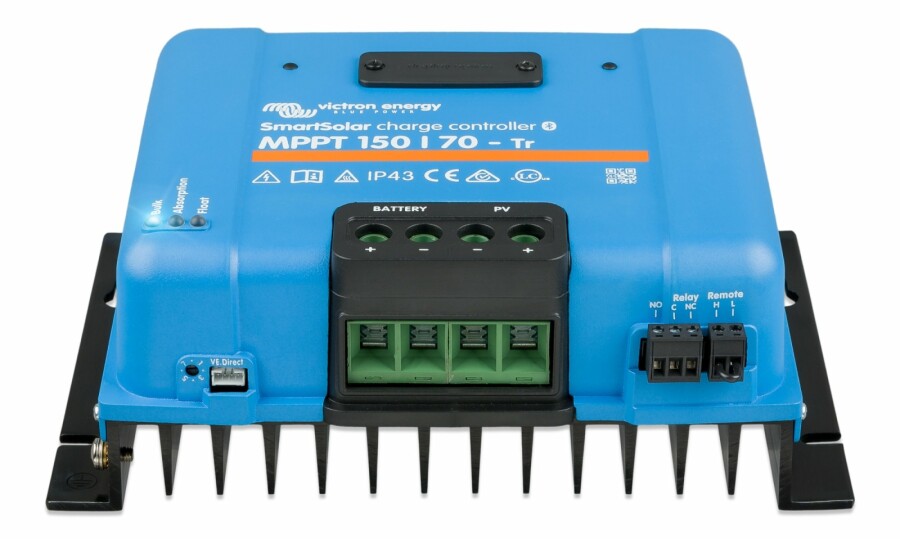

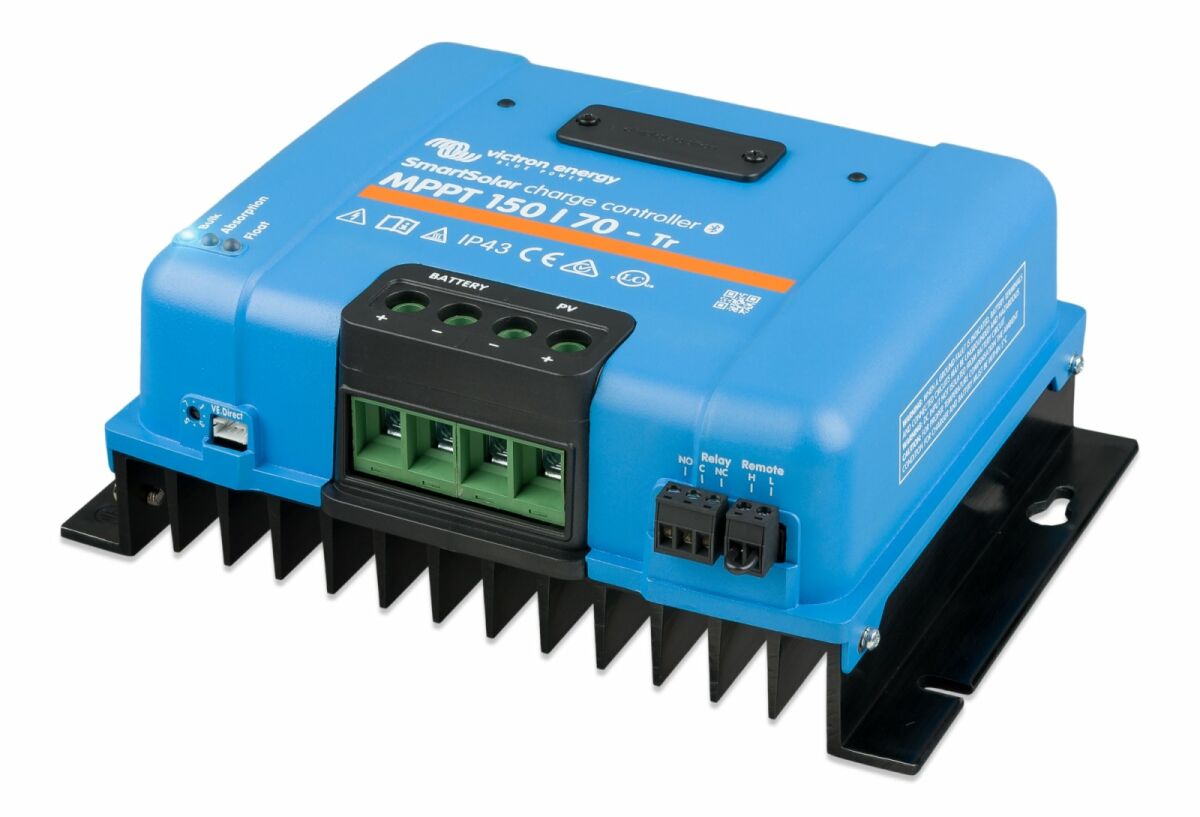

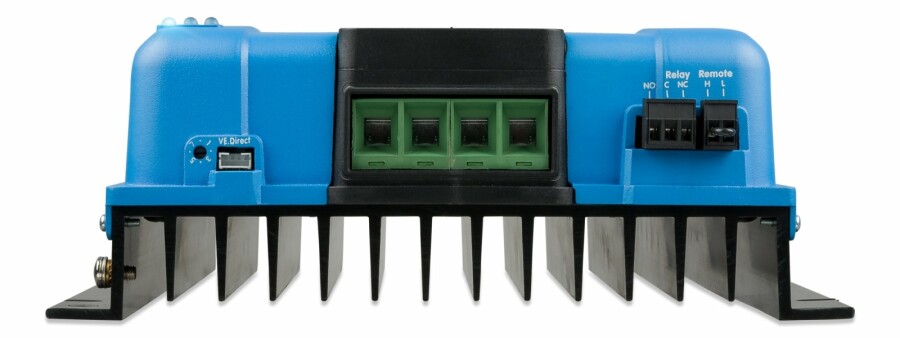

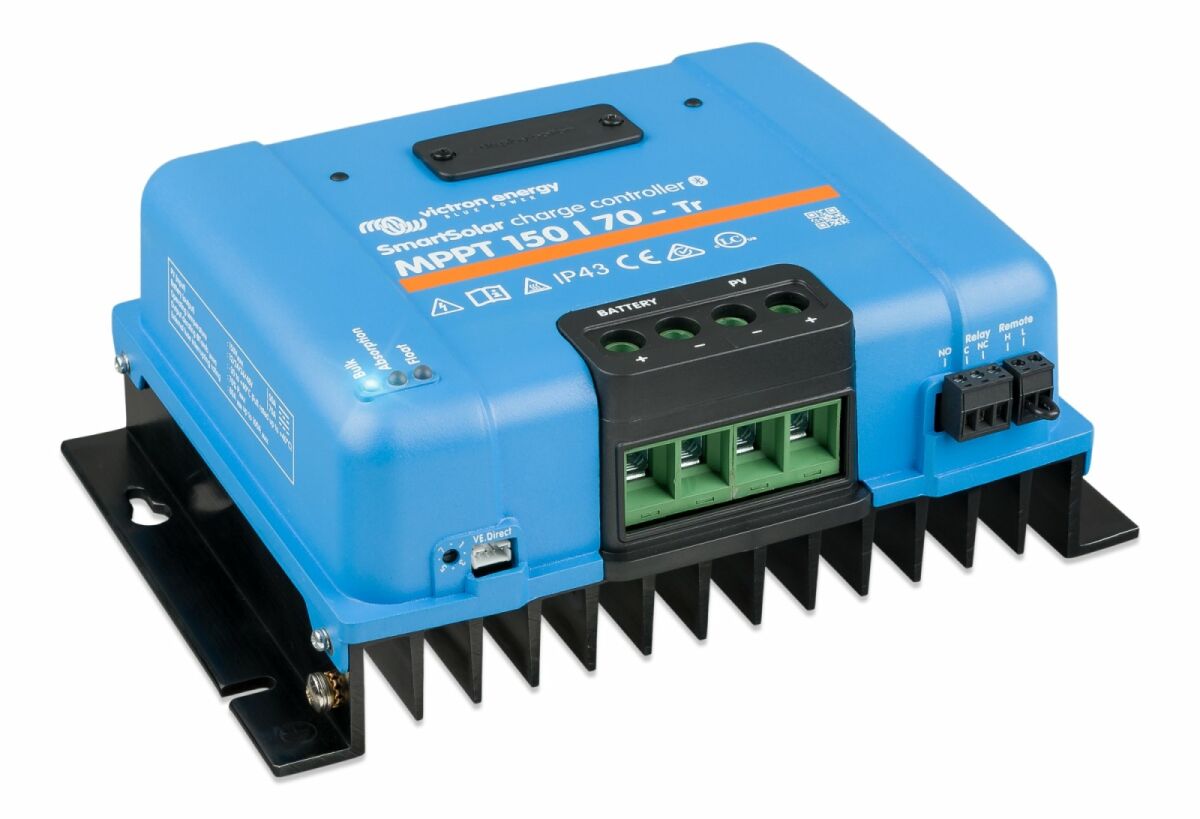

| SmartSolar laadcontroller |
150/70 |
| Accuspanning |
12 / 24 /48 V Auto Select (software-tool dat nodig is om 36 V te kunnen selecteren) |
| Nominale laadstroom |
70 A |
| Maximaal PV-vermogen, 12 V 1a,b) |
1000 W |
| Maximaal PV-vermogen, 24 V 1a,b) |
2000 W |
| Maximaal PV-vermogen, 36 V 1a,b) |
3000 W |
| Maximaal PV-vermogen, 48 V 1a,b) |
4000 W |
| Max. PV-kortsluitstroom |
50 A (max 30 A per MC4 stekker) |
| Maximale PV-nullastspanning |
150 V absolute maximale koudste omstandigheden
145 V bij start en max. bij bedrijf |
| Maximum rendement |
98 % |
| Eigen verbruik |
Minder dan 35 mA @ 12 V / 20 mA @ 48 V |
| Laadspanning 'absorptielading' |
Fabrieksinstelling : 14,4 / 28,8 / 43,2 / 57,6 V
(regelbaar via: draaischakelaar, display, VE.Direct of Bluetooth) |
| Laadspanning 'druppellading' |
Fabrieksinstelling : 13,8 / 27,6 / 41,4 / 55,2 V
(regelbaar via: draaischakelaar, display, VE.Direct of Bluetooth) |
| Laadspanning 'equalization' |
Fabrieksinstelling: 16,2 V / 32,4 V / 48,6 V / 64,8 V (regelbaar) |
| Laadalgoritme |
meertraps adaptief (acht voorgeprogrammeerde algoritmen) of door de gebruiker gedefinieerd algoritme |
| Temperatuurcompensatie |
-16 mV / -32 mV / -64 mV / °C |
| Beveiliging |
Omgekeerde polariteit zonnepaneel / Uitgangskortsluiting / Te hoge temperatuur |
| Bedrijfstemperatuur |
-30 tot +60 °C (volledig nominaal vermogen tot 40 °C) |
| Luchtvochtigheid |
95 %, niet condenserend |
| Maximale hoogte |
5000m ( volledig nominaal vermogen tot 2000m) |
| Omgeving |
Binnen, onvoorwaardelijk |
| Vervuilingsgraad |
PD3 |
| Data communicatieport |
VE.Direct of Bluetooth |
| Aan/uit op afstand |
Ja (2 polige stekker) |
| Programmeerbaar relais |
DPST nominale AC-waarde: 240 VAC / 4 A DC-bereik:
4 A tot 35 VDC, 1 A tot 60 VDC |
| Parallelle bediening |
Ja: tot 10 units kunnen gesynchroniseerd worden met Bluetooth |
| |
BEHUIZING |
| Kleur |
Blauw (RAL 5012) |
| PV-aansluitingen 3) |
35 mm² / AWG2 (Tr-modellen)
Twee sets MC4 stekkers (MC4 -modellen) |
| Accu-aansluitingen |
35 mm² / AWG2 |
| Beschermingsklasse |
IP43 (elektronische componenten), IP22 (aansluitingsgebied) |
| Gewicht |
3 kg |
| Afmetingen (h x b x d) in mm |
Tr -modellen: 185 x 250 x 95 mm
MC4- modellen: 215 x 250 x 95 mm |
| |
NORMEN |
| Veiligheid |
EN/IEC 62109-1, UL 1741, CSA C22.2 |
| |
OPGESLAGEN TRENDS |
| Opgeslagen gegevens |
Accuspanning, stroom en temperatuur, evenals belastingsstroom , PV-spanning en PV-stroom. |
| Aantal dagen dat trend gegevens worden opgeslagen |
46 |
| 1) Als er meer PV-vermogen is aangesloten, beperkt de controller het ingangsvermogen tot het aangegeven maximum. |
|
| 1b) De controller start pas als de PV-spanning Vaccu + 5 V overschrijdt. Daarna bedraagt de minimale PV-spanning Vaccu + 1 V. |
|
| Een PV-generator met een hogere kortsluitstroom kan de controller beschadigen. |
|
| 3) MC4-modellen: er kunnen meerdere splitterparen nodig zijn om de aders van de zonnepanelen parallel te laten lopen. |
|
| Maximale stroom per MC4 connector: 30 A (De MC4 aansluitingen zijn parallel verbonden met een MPPT tracker) |
|
