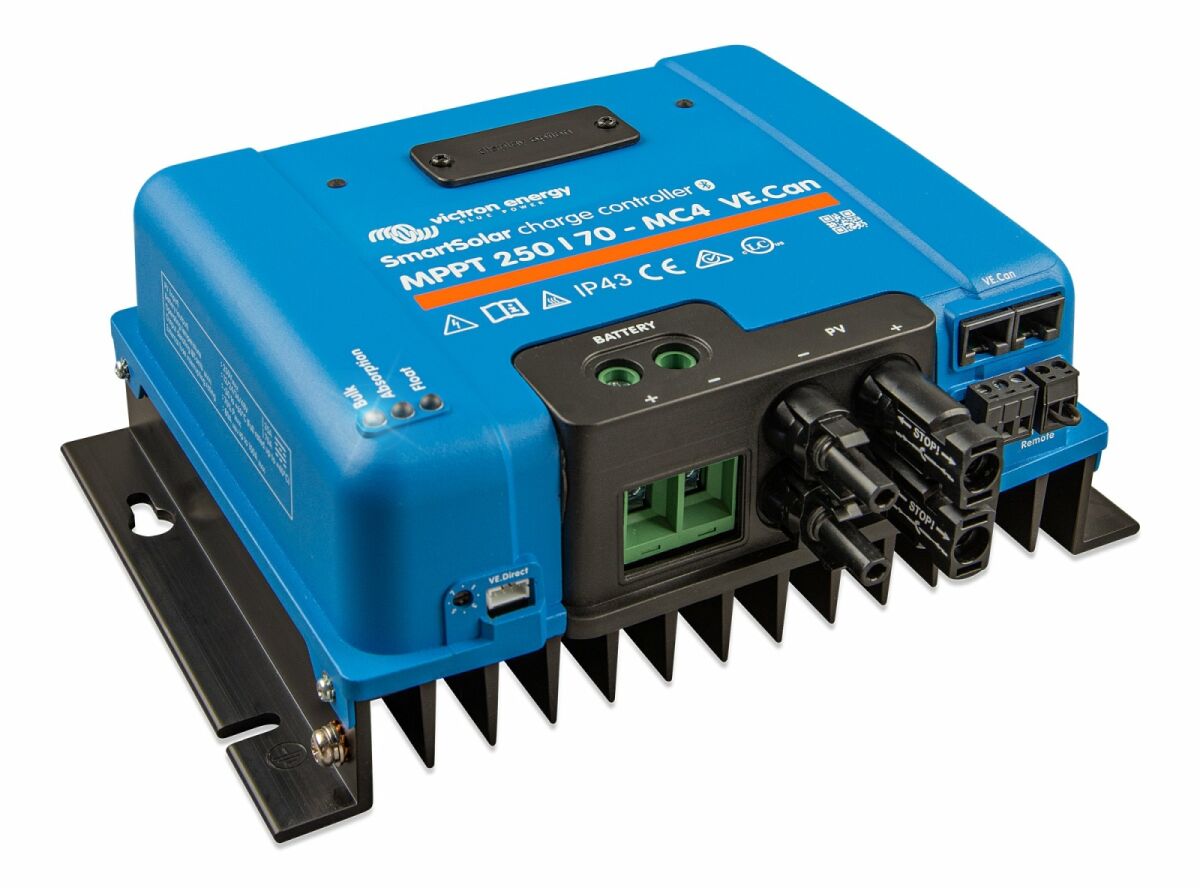

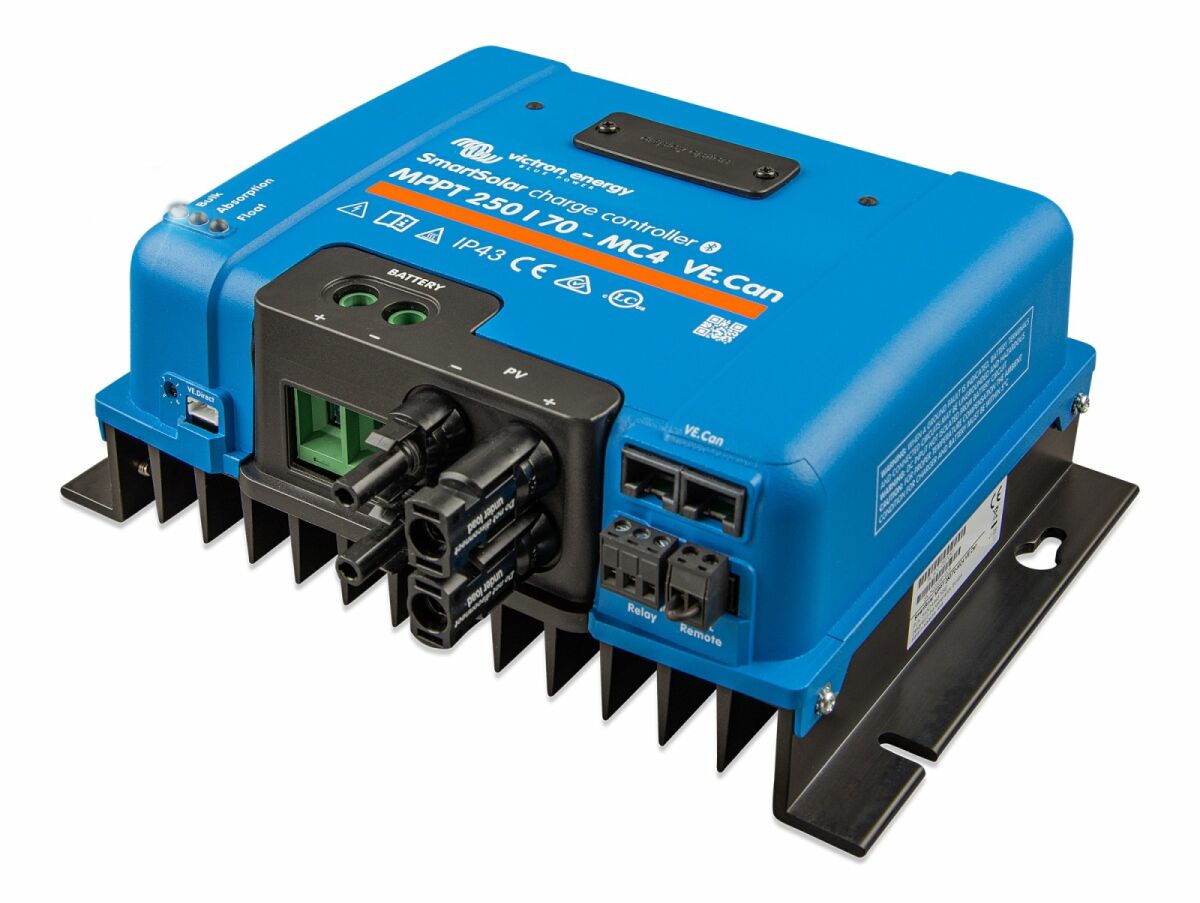

| SmartSolar Laadcontroller met VE.Can-interface |
250/70 |
| Accuspanning |
12/24/48 V Auto-select (36 V: manueel) |
| Nominale oplaadstroom |
70 A |
| Nominale PV-voeding, 12 V 1a,b) |
1000 W |
| Nominale PV-voeding, 24 V 1a,b) |
2000 W |
| Nominale PV-voeding, 36 V 1a,b) |
3000 W |
| Nominale PV-voeding, 48 V 1a,b) |
4000 W |
| Max. PV kortsluiting stroom 2) |
35 A (max. 30 A per MC4 verb.) |
| Maximale PV open circuit spanning |
250 V absolute maximale koudste omstandigheden
245 V opstart en bedieningsmaximum |
| Maximale efficiëntie |
99% |
| Eigen verbruik |
Minder dan 35 mA @ 12 V / 20 mA @ 48 V |
| Laadspanning ‘absorptie’ |
Standaard instelling: 14,4 / 28,8 / 43,2 / 57,6 V
(aanpasbaar met: draaischakelaar, beeldscherm, VE.Direct of Bluetooth) |
| Laadspanning ‘druppel’ |
Standaard instelling: 13,8 / 27,6 / 41,4 / 55,2 V
(aanpasbaar draaischakelaar, beeldscherm, VE.Direct of Bluetooth) |
| Oplaadspanning 'niveauregeling' |
Standaard instelling: 16,2 V / 32,4 V / 48,6 V / 64,8 V (aanpasbaar) |
| Oplaadalgoritme |
multi-stadium adaptief (acht voorgeprogrammeerde algoritmes) of gebruikersbepaald algoritme |
| Temperatuurcompensatie |
-16 mV / -32 mV / -64 mV / °C |
| Beveiliging |
PV sperpolariteit/Output kortsluiting/Over-temperatuur |
| Bedrijfstemperatuur |
-30 tot +60 °C (volledige nominale output tot 40 °C) |
| Vochtigheid |
95 %, niet-verdichtend |
| Maximale hoogte |
5000 m (volledige nominale output tot 2000 m) |
| Omgevingsfactor |
Binnen, niet-geconditioneerd |
| Vervuilingsgraad |
PD3 |
| Datacommunicatie |
VE.Can, VE.Direct en Bluetooth |
| Op afstand bediende aan-/uitschakelen |
Ja (2-polig aansluitstuk) |
| Programmeerbaar relais |
DPST, AC belasting: 240 VAC / 4 A DC, belasting: 4 A tot 35 VDC, 1 A tot 60 VDC |
| Parallelle werking |
|
| BEHUIZING |
Ja, parallel gesynchroniseerde werking met VE.Can (max. 25 units) of Bluetooth (max. 10 units) |
| Kleur |
Blauw (RAL 5012) |

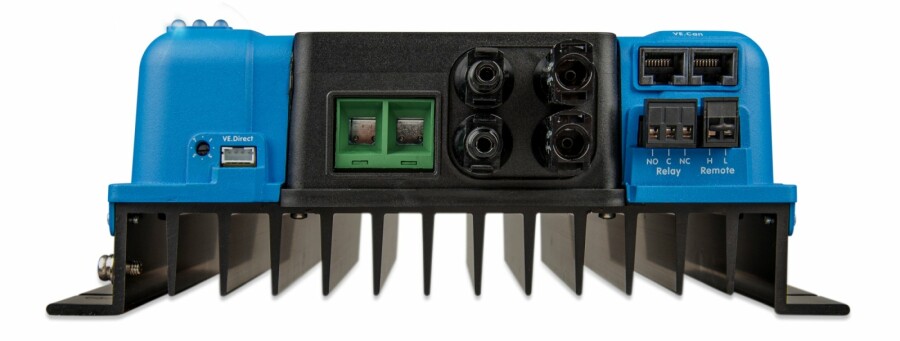

| PV-terminals 3) |
35 mm²/AWG2 (Tr-modellen)
Twee paar van MC4-aansluitstukken
(MC4-modellen) |
| Batterijterminals |
35mm²/AWG2 |
| Bescherming categorie |
IP43 (elektronische componenten), IP22 (verbindingsgebied) |
| Gewicht |
3 kg |
| Afmetingen (h x b x d) in mm. |
Tr-modellen: 185 x 250 x 95
MC4-modellen: 215 x 250 x 95 |
| NORMEN |
|
| Veiligheid |
EN/IEC 62109-1, UL 1741, CSA C22.2 |
| OPGESLAGEN TRENDS |
|
| Opgeslagen gegevens |
Accuspanning, stroom en temperatuur, evenals belastingsstroom , PV-spanning en PV-stroom. |
Aantal dagen dat trend gegevens
worden opgeslagen |
46 |
| 1a) Wanneer meer PV-voeding verbonden is, zal de regelaar het inputvermogen beperken. |
|
| 1b) De PV-spanning moet Vbat + 5 V overschrijden zodat de regelaar kan starten. Daarna bedraagt de minimale PV-spanning Vbat + 1 V. |
|
| 2) Een PV-matrix met een hogere kortsluitingstroom kan de regelaar beschadigen. |
|
| 3) MC4-modellen: meerdere splitterparen kunnen nodig zijn om de strings van zonnepanelen parallel te maken |
|
| Maximale stroom per MC4 connector: 30 A (De MC4 aansluitingen zijn parallel verbonden met een MPPT tracker) |
|
