2,0 kWmaximaal warmtevermogen
0,10–0,24 l/udieselverbruik tijdens bedrijf
10–29 Welektrisch verbruik tijdens bedrijf
2,9 kggewicht van de kachel
Klein formaat, gerichte warmte
Warmte waar je die nodig hebt
De Air 2D past het verwarmingsvermogen aan de warmtebehoefte aan. Via een passend 60 mm warmeluchtkanaal voer je de lucht naar één of twee uitblaasroosters, afhankelijk van de indeling van het voertuig.
Bij vervanging van een bestaande dieselkachel moeten de aansluitingen en inbouwmaten eerst worden gecontroleerd. Gebruik de bij Autoterm passende brandstofpomp, bekabeling en bediening volgens de montagehandleiding.
Kies de bediening voor jouw gebruik
De Dynastart-artikelpagina noemt geen specifiek meegeleverd bedieningspaneel. De Comfort Control en de QSTART-modem voor bediening via een app staan als gerelateerde producten vermeld.
Stem bediening, luchtverdeling en eventuele montageplaat af op de plek waar de kachel komt.

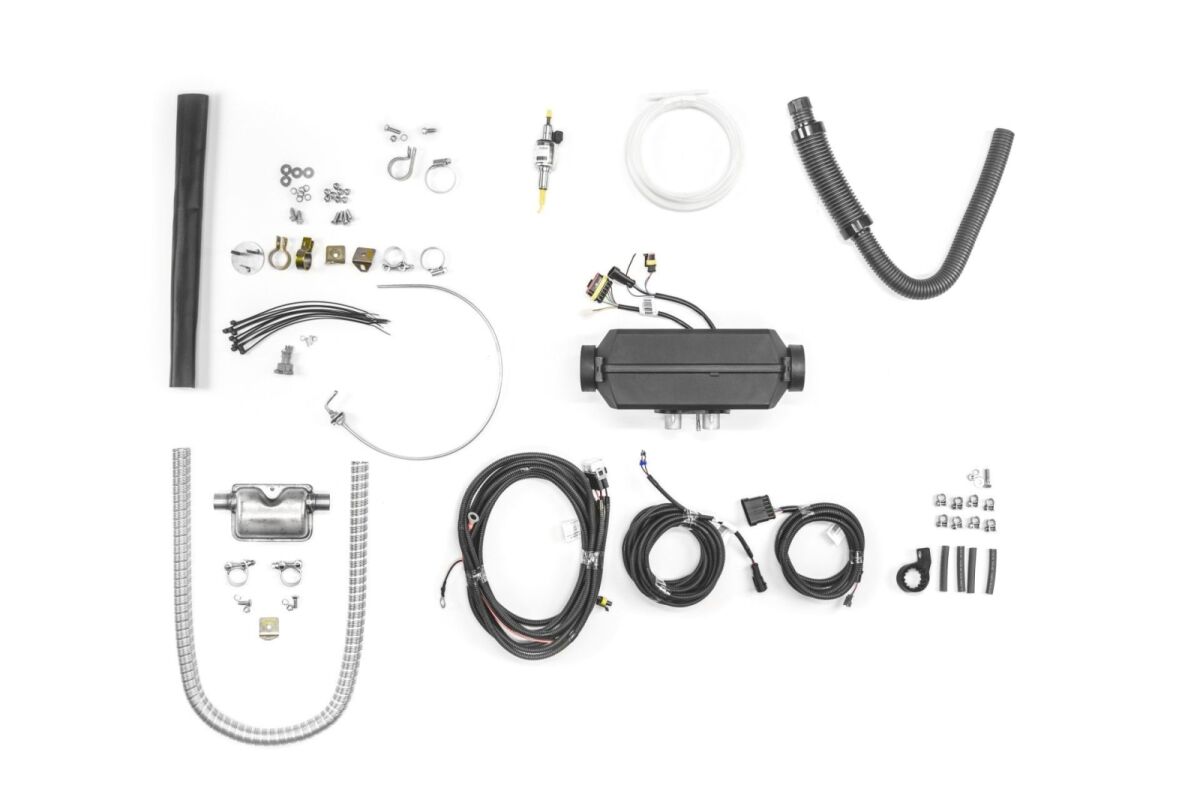

Productfoto van de kachel en installatiematerialen. Controleer de exacte leveringsomvang van artikel AU-7000101.
De set voorbereiden
Wat komt er bij de inbouw kijken?
Autoterm beschrijft zijn standaardset met onder meer een doseerpomp, brandstofleiding, voedings- en bedieningskabels, verbrandingsluchtinlaat, uitlaatpijp, uitlaatdemper en bevestigingsmateriaal. De productfoto hiernaast laat de installatieonderdelen zien.
De exacte inhoud van Dynastart-artikel AU-7000101 is op de artikelpagina niet per onderdeel opgesomd. Controleer de doosinhoud en kies de bediening, 60 mm luchtkanalen en roosters voor jouw voertuig voordat je begint.
Principe van de installatie
Vier verbindingen rond de kachel
Gebruik dit overzicht om je inbouw te plannen. Volg voor de werkelijke montage, afzekering, kabelboom, pompplaatsing en uitlaatvoering altijd de Autoterm-installatiehandleiding.
01 · VERWARMINGSLUCHTAanzuig → kachel → uitblaasPlan de vrije luchtstroom en een geschikt 60 mm hoofdkanaal.
02 · BRANDSTOFDiesel → doseerpomp → kachelLeiding en pomp volgens de voorschriften van Autoterm aanbrengen.
03 · 12 V EN BEDIENINGAccu → kachel ↔ bedieningPassend paneel kiezen; voedingskabel afzekeren zoals voorgeschreven.
04 · VERBRANDINGBuitenlucht → kachel → uitlaat buitenVerbrandingslucht en uitlaat gescheiden houden van de binnenlucht.
Principeschema, geen bedradingsschema of boormal.
INBOUWRUIMTE
Meet vóór montage
310 × 119 × 145 mm
Buitenmaten van de kachel (l × b × h), geen benodigde vrije inbouwruimte of gatmaat.
Reserveer ook ruimte voor de aanzuig- en uitblaaszijde, kabels, brandstof en onderhoud. Gebruik de maten en plaatsingsinstructies in de officiële handleiding.
TECHNISCHE GEGEVENS
Autoterm Air 2D 12 V
Warmtevermogen0,8–2,0 kW Luchtstroom34–86 m³/u Dieselverbruik0,10–0,24 l/u Elektrisch verbruik10–29 W Gewicht kachel2,9 kg
