Artikelnummer ISG 230-25

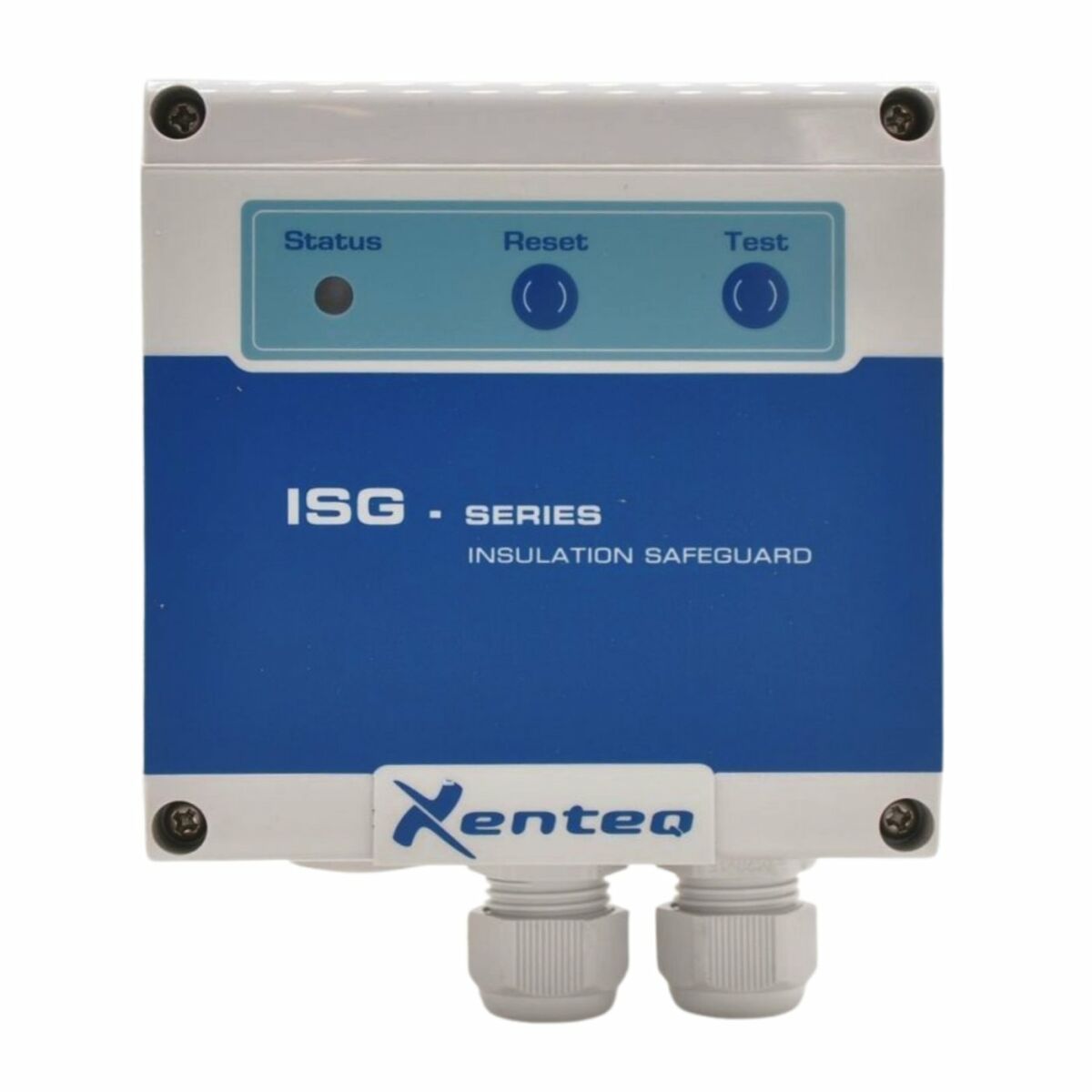

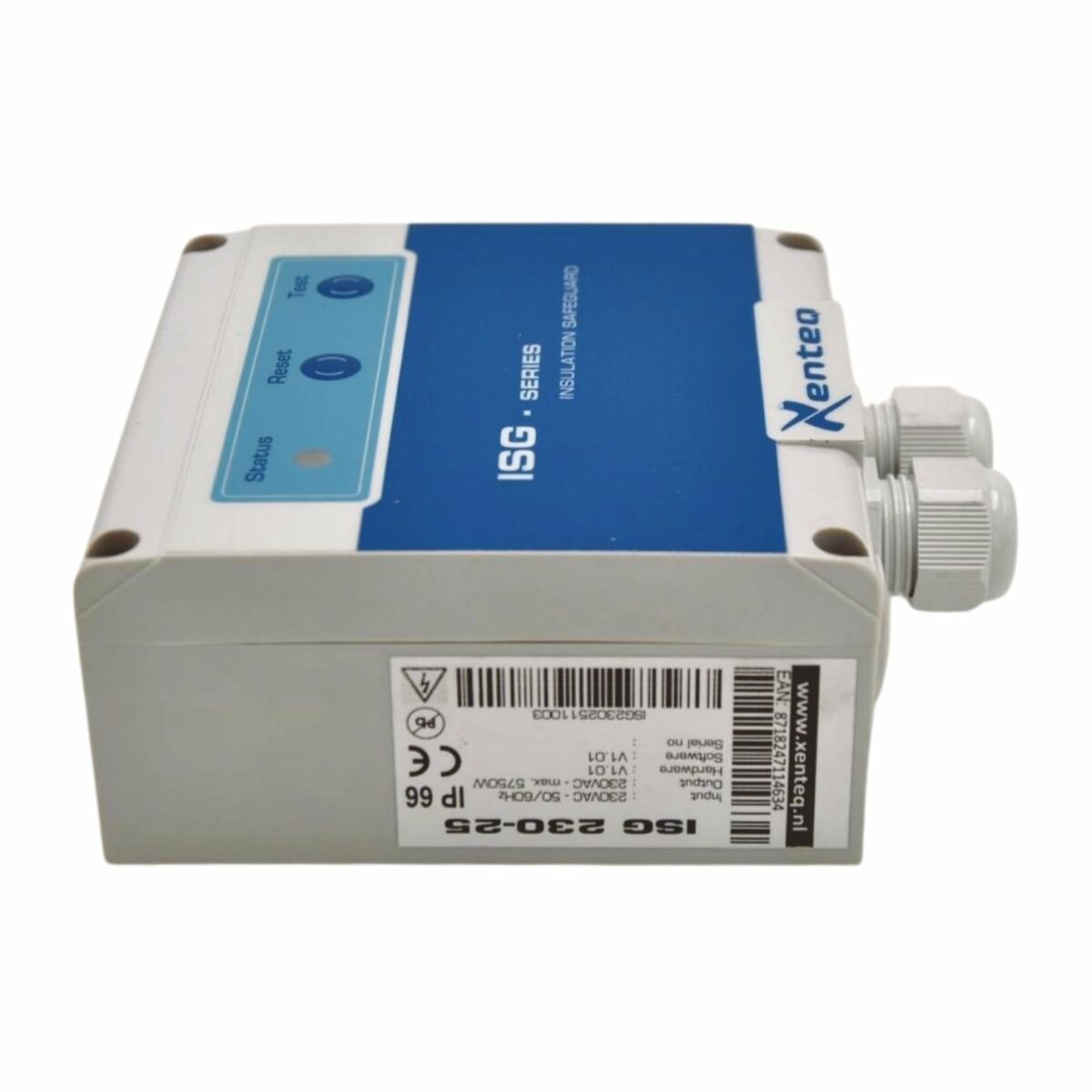

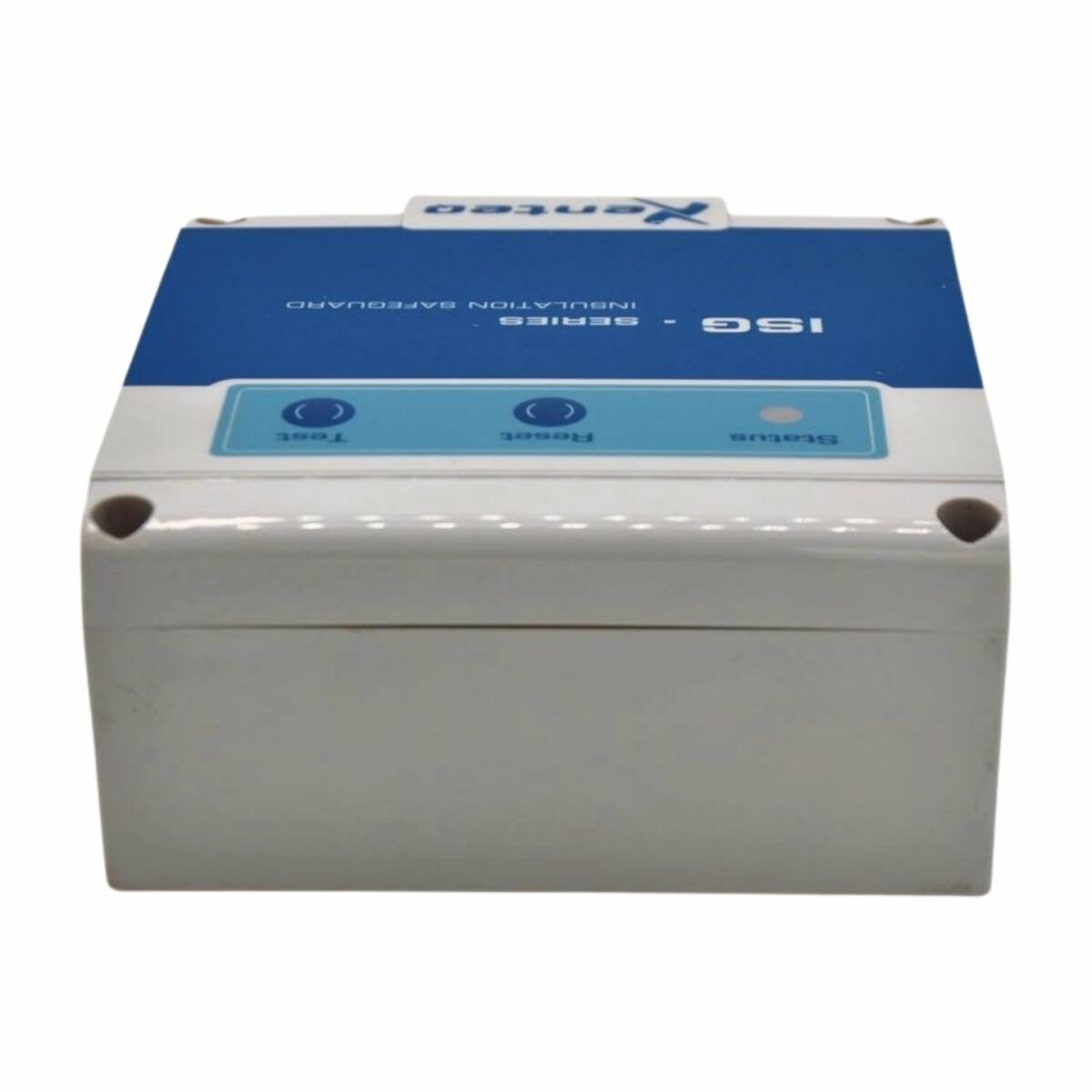

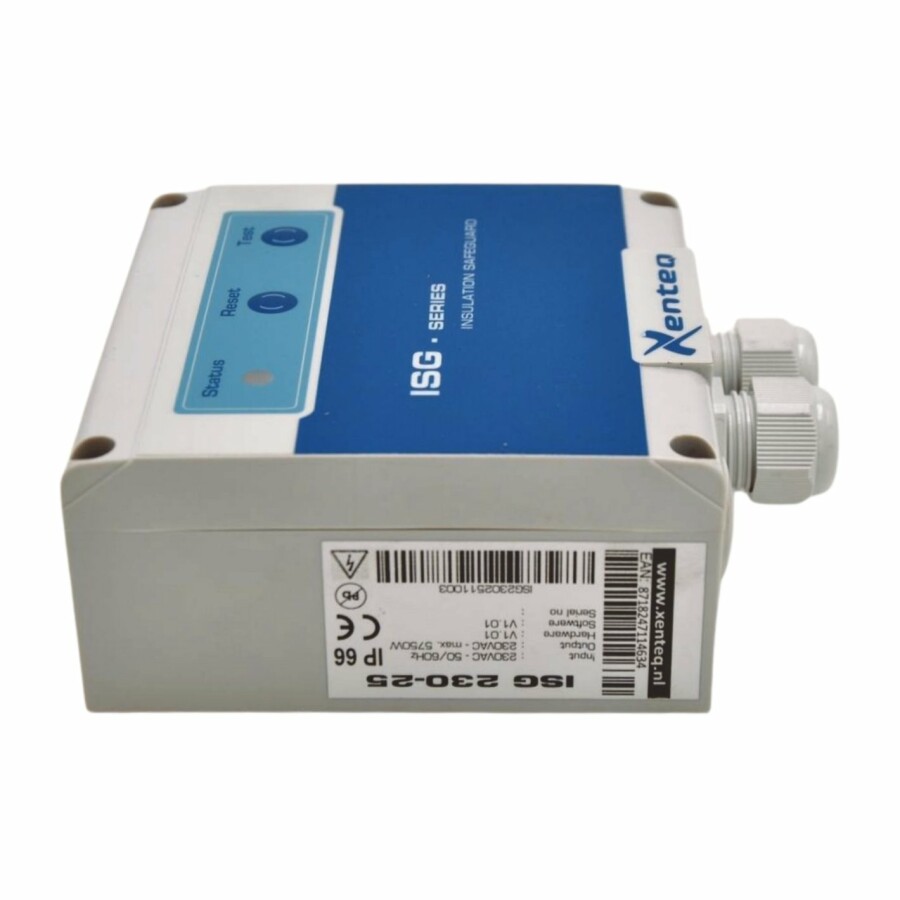

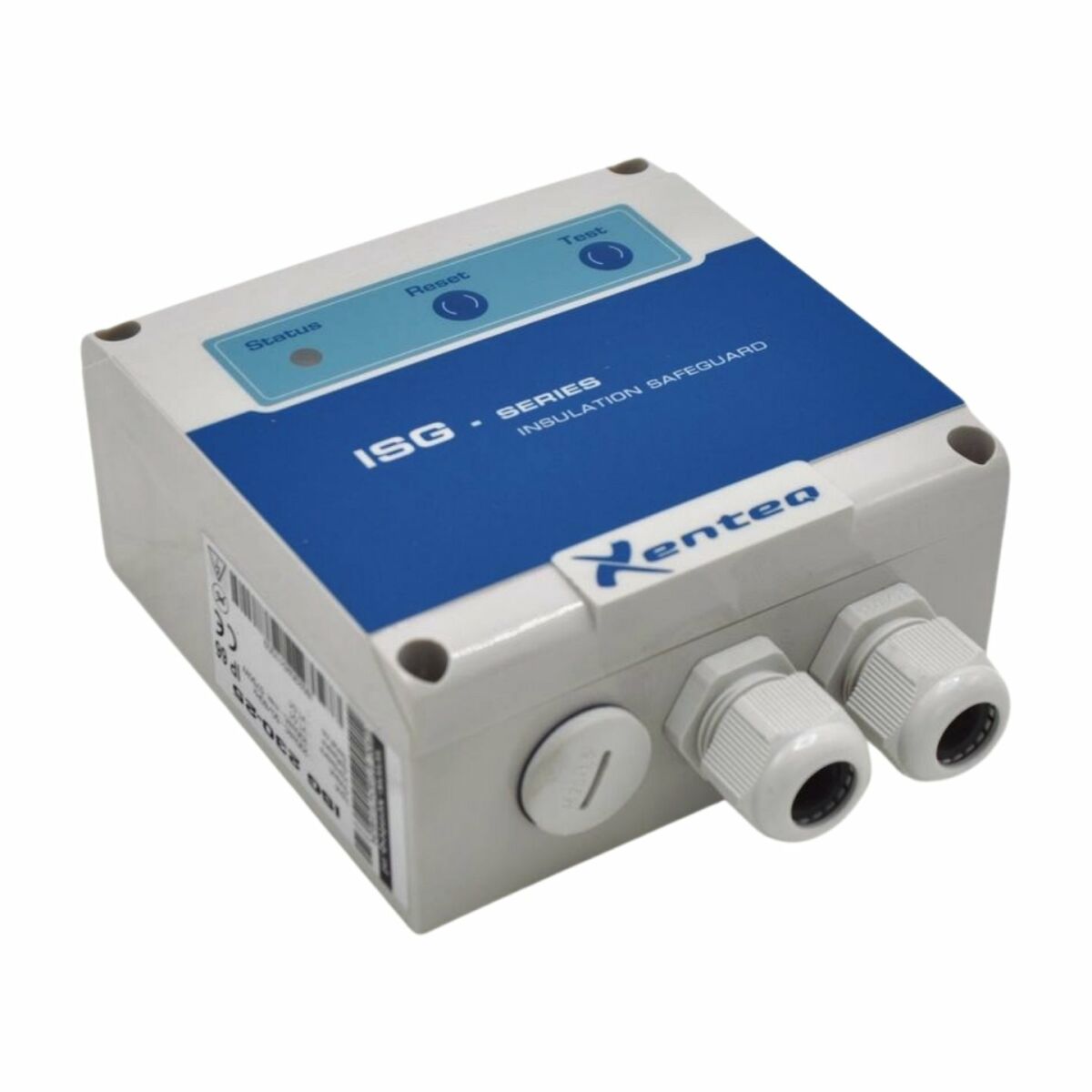

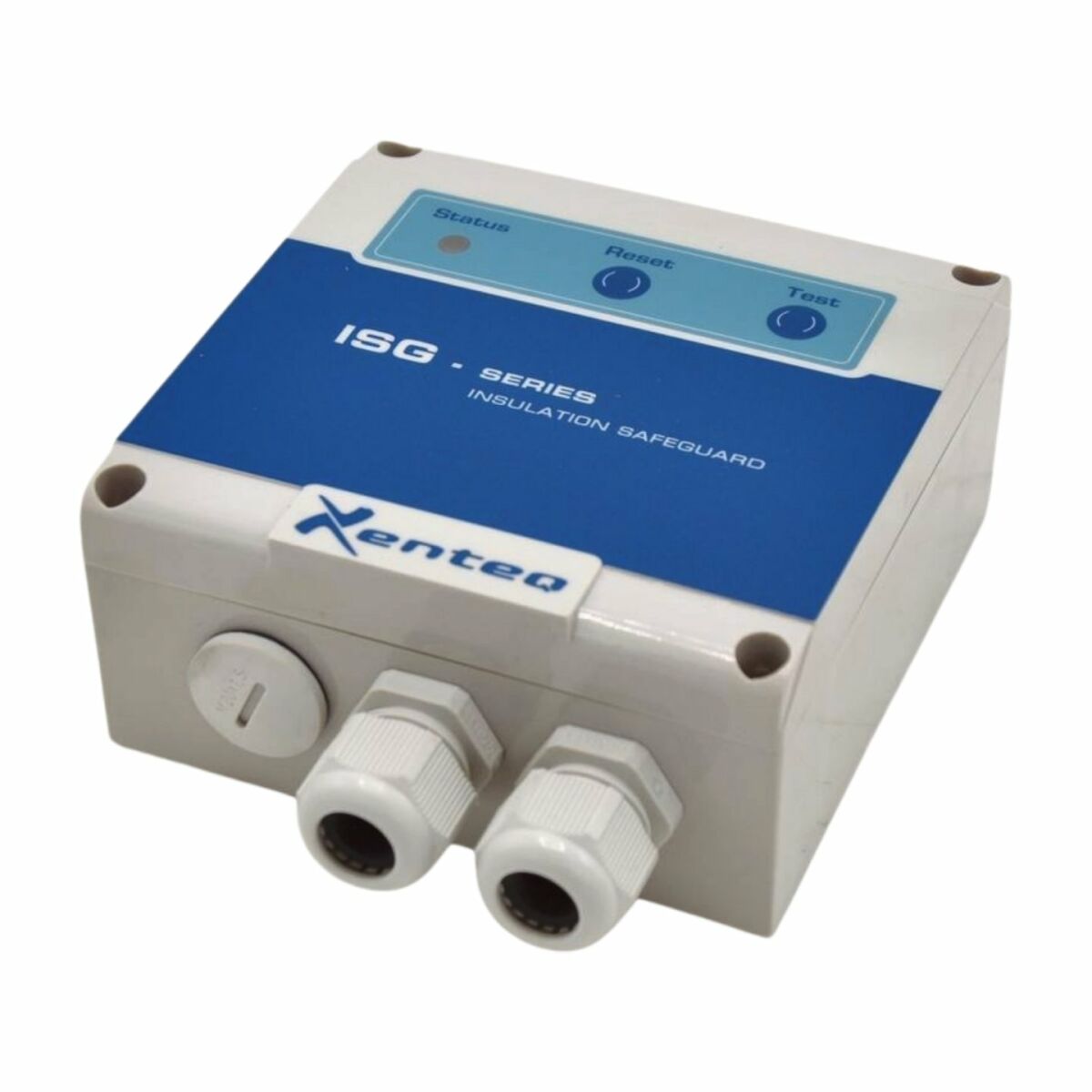

Isolatiebewaker 230Vac, 25Amp

Isolatiebewaker 230Vac, 25Amp
Lees meer

€ 250,00

€ 212,50 Excl. BTW € 257,13 Incl. BTW

Per stuks / Op voorraad

Toegevoegd aan winkelmand

Offerte aanvragen

Downloads

ISG 230-25_Aansluitschema.pdf

ISG 230-25_Afmetingen.pdf

ISG 230-25_Folder.pdf

ISG 230-25_Handleiding.pdf

Beschrijving
Specificaties
Gerelateerde producten

Isolatiebewaker 230Vac, 25Amp

Nieuwe model nu leverbaar.

Beschrijving

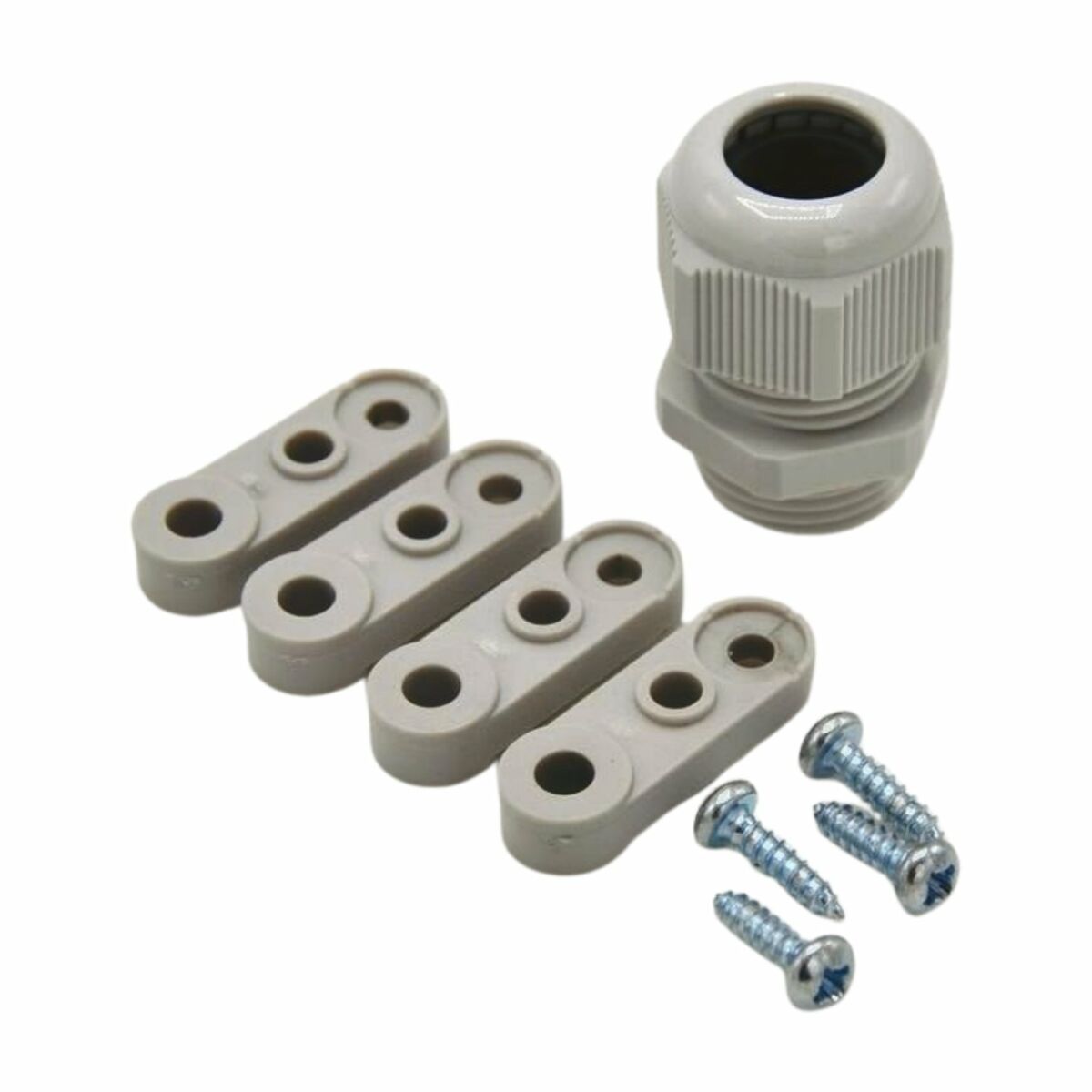

Deze isolatie bewaker wordt geleverd met twee
voorgemonteerde kabelwartels en één lose wartel.

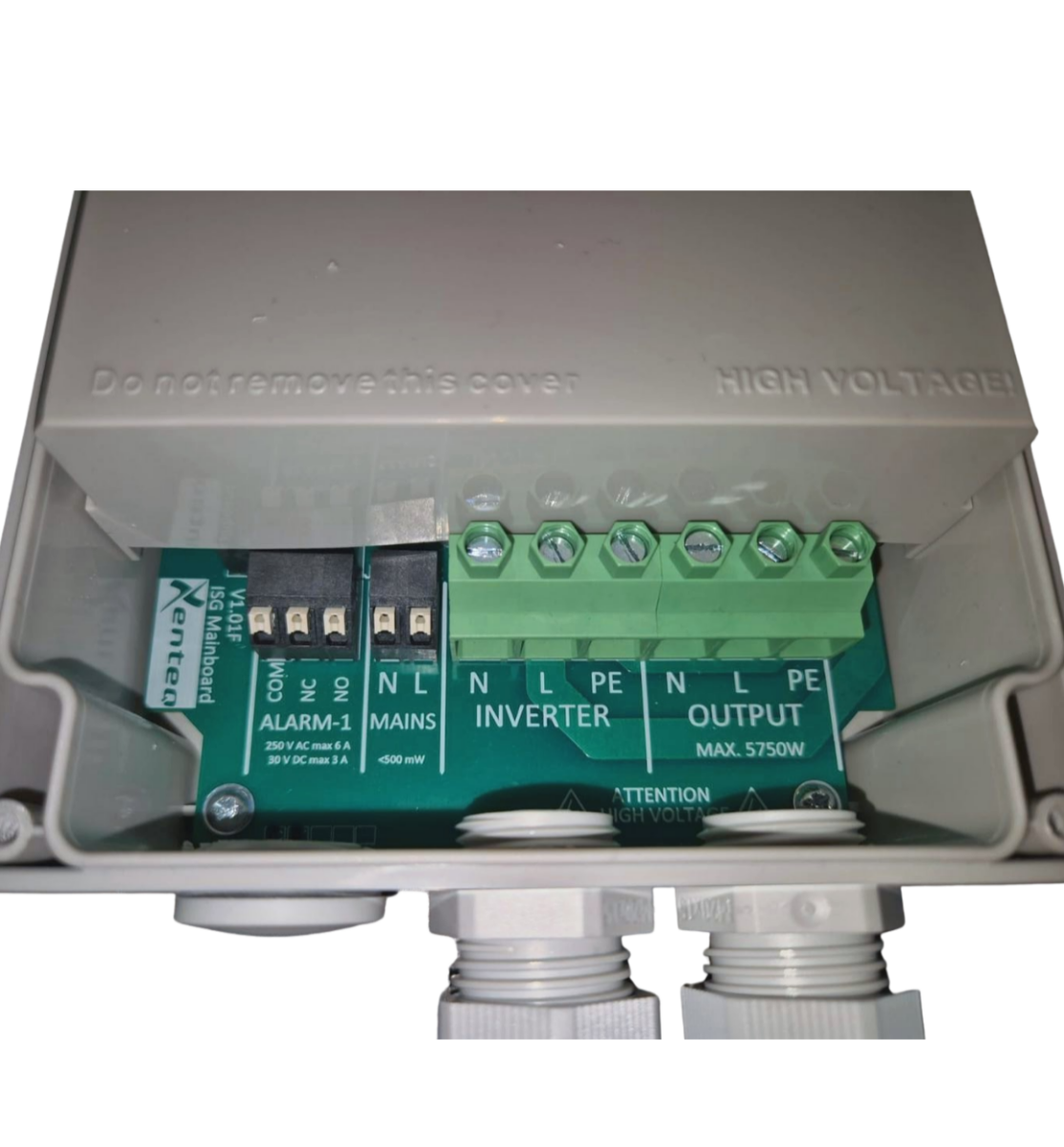

De input (inverter) van de isolatie bewaker
moet met de uitgang van de omvormer, aggregaat
of powerstation worden verbonden
alle verbruikers sluit u aan op de output van de
isolatiebewaker.Vanaf dit punt kan er nu veilig met een
verlengsnoer buiten het voertuig gewerkt worden.

Combi's (acculader/omvormer combinatie)

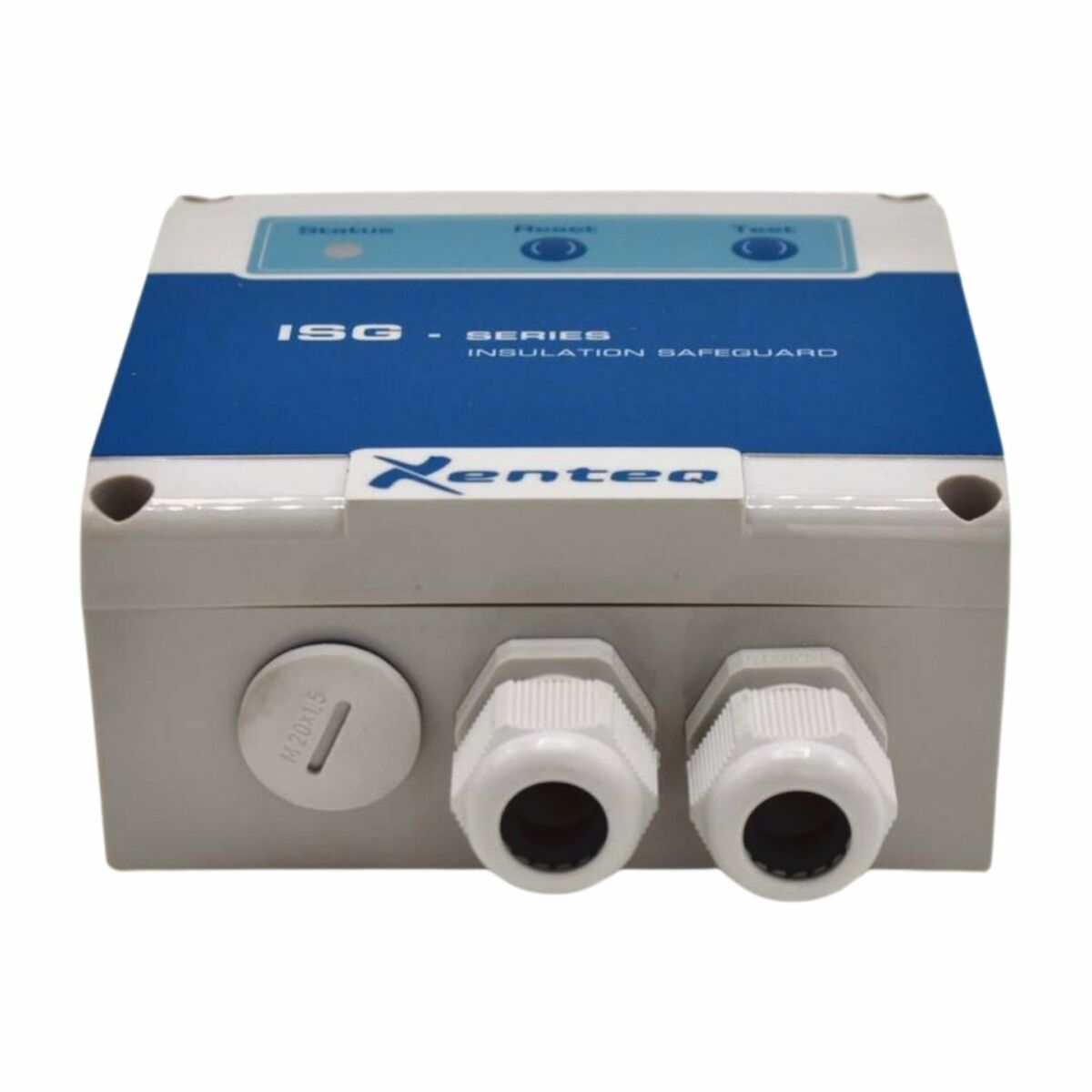

Voor gebruik met een combi-omvormer kunt u
de linker blindpug verwijderen en de meegeleverde
kabelwartel monteren. Hier kunt u de nul en de fase
klemmen in de (mains)

Veiligheid bij DC-AC inverter en aggregaat

Voertuigen die gebruikt worden in de professionele
sector zijn veelal uitgerust met een DC-AComvormer,
aggregaat of powerstation om overal ter plekke over
230VAC te kunnen beschikken. Is de wisselstroom
opwekker in het voertuig gebouwd en men gaat
buiten het voertuig met de 230VAC werken, dan is
er echter geen veilige aarde meer. Als er dan een
fout ontstaat, treedt er géénbeveiliging in
werking, met alle gevolgen van dien.

De NEN1010

Het voorschrift uit de NEN1010 luidt echter dat men
verplicht is om te zorgen voor een goede persoonsvei-
ligheid. Zolang men binnen het voertuig blijft, zal een
speciale aardlek beveiliging volstaan. Echter in de
praktijk zullen er ook veelal buiten het voertuig werk-
zaamheden verrichten worden. De aardlekbeveiliging
kan dan echter niet in werking treden en voldoet
daarom niet aan de NEN1010 eisen. Een mogelijkheid
is dan om een aardpin in de grond te slaan. Al is dit
natuurlijk geen werkbare oplossing.

Isolatiebewaker

Om het beveiligingsprobleem met één apparaatje
simpel op te kunnen lossen brengt Xenteq de
zogenaamde isolatiebewaker op de markt. De isolatie-
bewaker meet het lek van fase of nul en bij een gevaar-
lijke waarde zal het apparaat direct ingrijpen en de
stroomtoevoer afschakelen. Omdat de isolatiebewaker
de gehele beveiliging overneemt, is het installeren van
een aardlekmodule niet nodig

Wat als men géén isolatiebewaker plaatst?

Als er geen isolatiebewaker gemonteerd is, kan de
situatie ontstaan dat de 230VAC niet afgeschakeld als
een persoon hiermee in aanraking komt. Dit met zéér
ernstige gevolgen. Al is de kans op een fout klein, het
risico mag men dit niet negeren en daarom is hier dus
ook een wettelijke verplichting mee gemoeid. Hierin ligt
dan ook niet alleen de verantwoordelijkheid voor de
ondernemer maar ook zeker voor de installateur. Beiden
zijn verantwoordelijk voor het creëren van een veilige
werkplek!

Voorgeschreven toepassingen

Het plaatsen van een isolatiebewaker is verplicht bij
rijdende en verplaatsbare eenheden welke bedrijfsmatig
gebruikt worden (mobiele werkplaatsen, schaftketen,
brandweervoertuigen, etc.). Voor recreatieve voertuigen
geldt deze verplichting dus niet. Maar de situatie, en
daarmee ook het risico, in een camper, caravan etc. is
natuurlijk gelijk. Is hier een dus wisselstroomopwekker
ingebouwd en wil men buiten het voertuig gebruik maken
van de 230VAC, dan voorziet alleen een isolatiebewaker
voor de juiste persoonsbescherming.

Specificaties

Afmetingen (lxbxh)	120 x 120 x 57mm
Fabrikantcode	ISG 230-25
Gewicht (kg)	0,45
Spanning	230Vac
Watt	5750
Merk	Xenteq
Gewicht (gram)	446
Ampère	25A
Ingangsspanningsbereik (V)	0-300VAC
Kompleet met behuizing	Ja
Bedrijfstemperatuurbereik (°C)	-40° C tot +70°C
Dichtheidsnorm	IP66
Toepasbaar op	Omvormer, Combi-omvormer, Aggregaat & Powerstation
Breedte (mm)	120
Hoogte (mm)	120
Diepte (mm)	57
