Artikelnummer ORI244840120

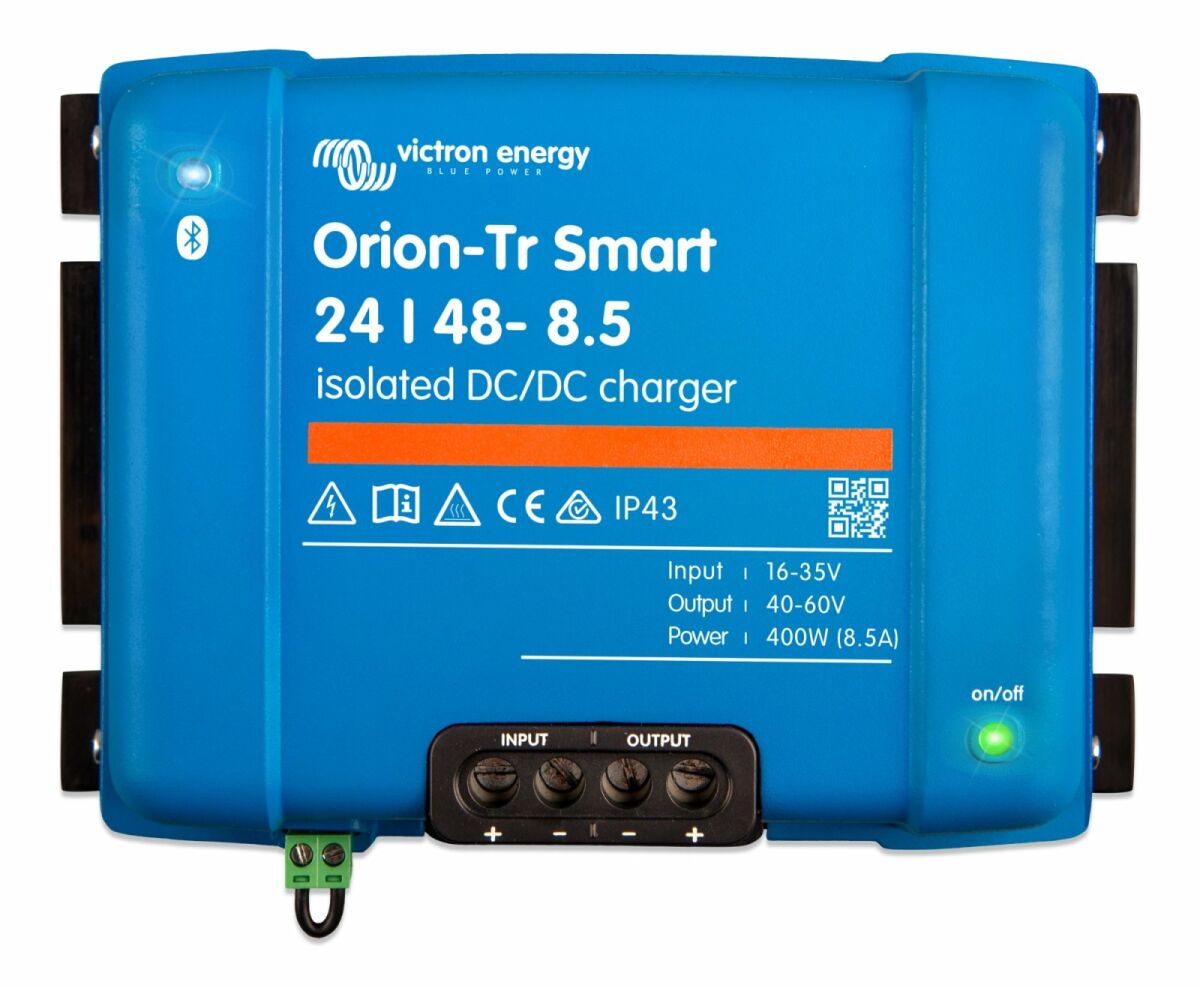

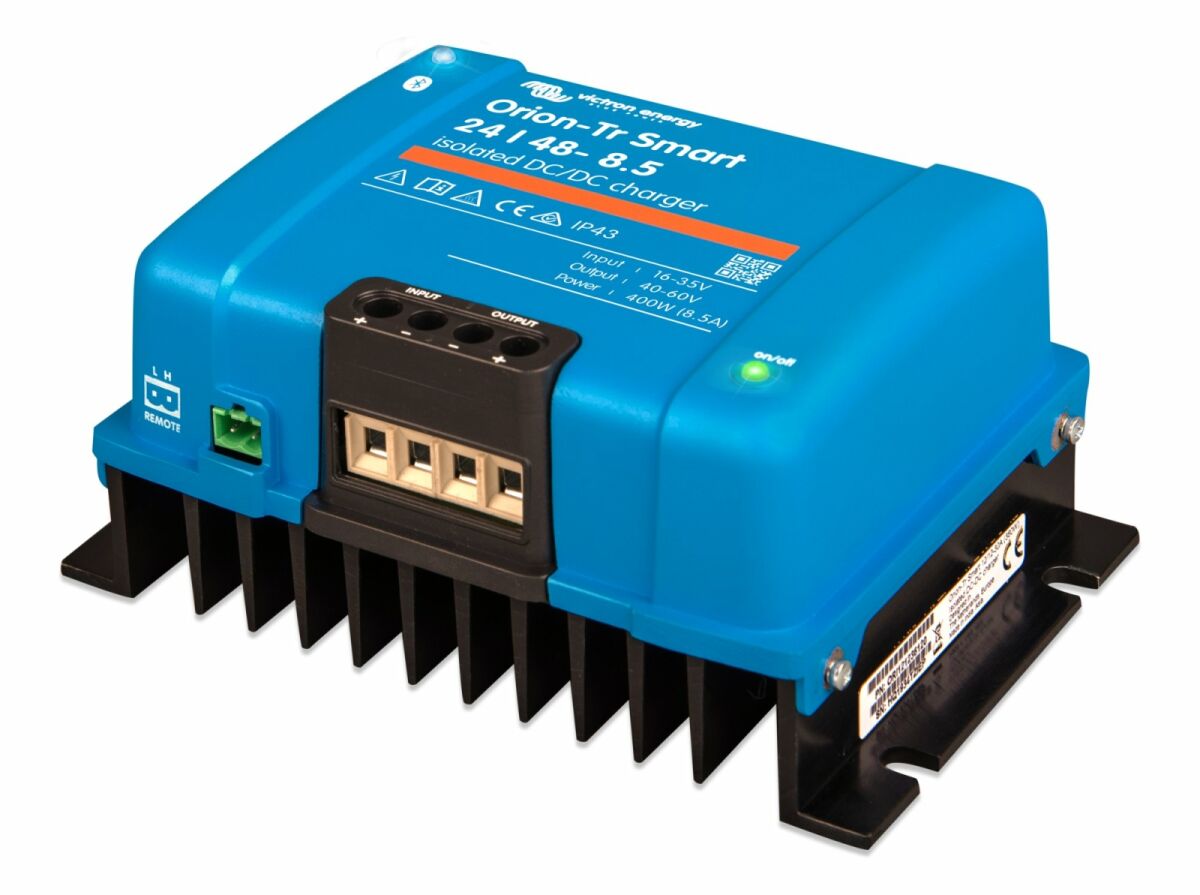

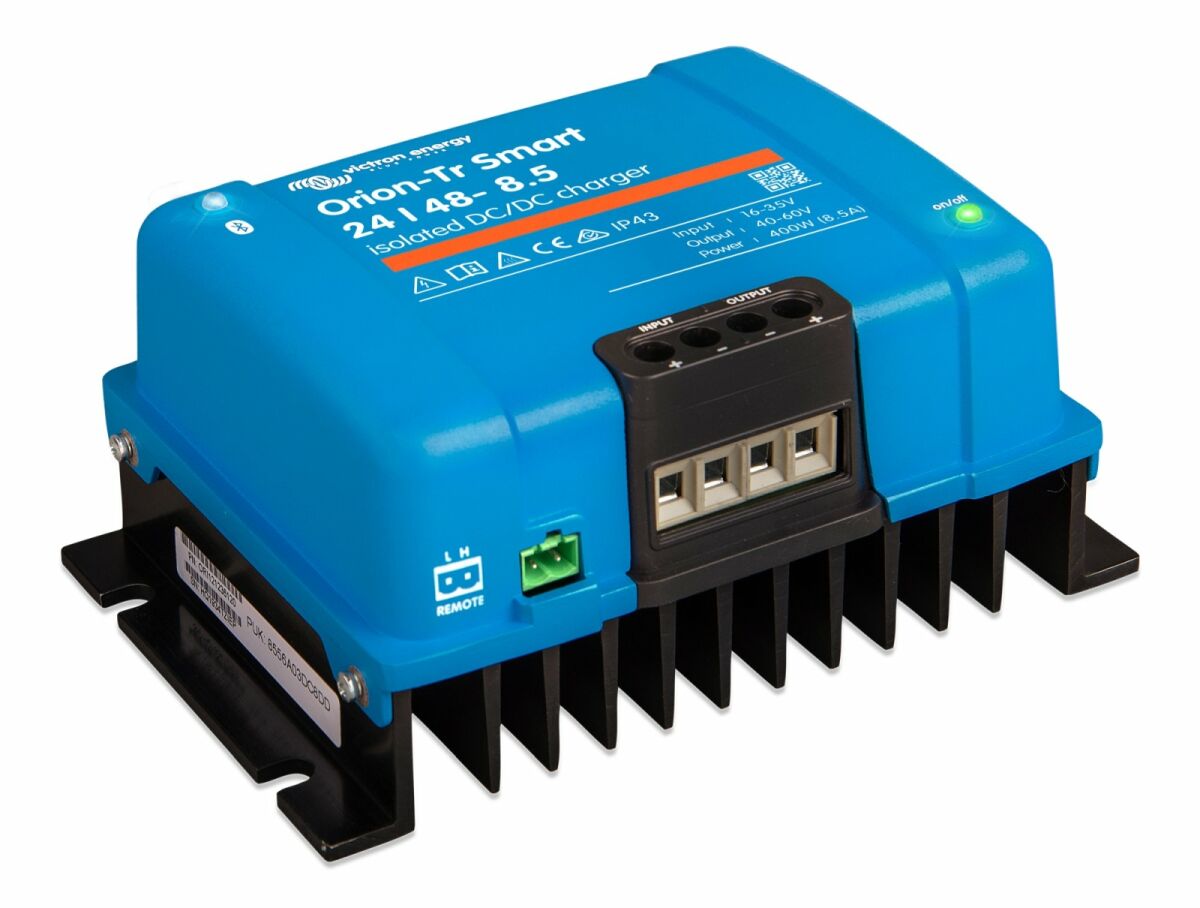

Geïsoleerde Orion-Tr Smart DC-DC-acculader 24/48-8,5A (400W)

Geïsoleerde Orion-Tr Smart DC-DC-acculader 24/48-8,5A (400W)
Lees meer

€ 261,00

€ 195,75 Excl. BTW € 236,86 Incl. BTW

Per stuks / Op voorraad

Toegevoegd aan winkelmand

Downloads

ORI244840120_Datasheet.pdf

ORI244840120_Handleiding.pdf

Beschrijving
Specificaties

Geïsoleerde Orion-Tr Smart DC-DC-acculader 24/48-8,5A (400W)

Orion-Tr Smart DC-DC acculader geïsoleerde doet dienst als DC-DC acculader of als voeding (het is ook ontworpen voor
gebruik als een constante spanningsbron) en biedt een breed ingangs- en uitgangsspanningsbereik. Dit is vooral
belangrijk bij voertuigen met een Euro 5 of Euro 6 smart dynamo, die vaak een te lage laadspanning levert, zelfs als de
motor draait, of als lange kabels, zoals vaak het geval is bij boten en campers, leiden tot spanningsdalingen. In dergelijke
scenario's is nauwkeurig en gecontroleerd opladen noodzakelijk om de serviceaccu volledig op te laden en tegelijkertijd de
startaccu te beschermen tegen ontladen.

Bluetooth Smart ingeschakeld
• Elke smartphone, tablet of ander apparaat met Bluetooth kan worden gebruikt om te bewaken, instellingen te
wijzigen en de lader bij te werken wanneer er nieuwe softwarefuncties beschikbaar komen.
• Instant Readout (direct uitlezen): De VictronConnect-App kan de belangrijkste gegevens, inclusief waarschuwingen en
alarmen, op de apparatenlijst pagina weergeven zonder de noodzaak verbinding te maken met het product.

Volledig programmeerbaar
• Acculaad-algoritme (configureerbaar) of vaste output.
• Slimme alternator compatibiliteit: detectiemechanisme draaiende motor.

Adaptive 3-fasig laad algoritme: bulk – absorptie – float
• Voor loodzuuraccu’s is het belangrijk dat tijdens oppervlakkige ontladingen de absorptietijd kort gehouden wordt om
overbelasting van de accu te beletten. Na een diepe ontlading wordt de absorptietijd automatisch verhoogd om
ervoor te zorgen dat de accu volledig opnieuw opgeladen wordt.
• Voor lithium-accu’s ligt de absorptietijd vast, standaard 2 uur.
• Als alternatief kan een vast uitgangsspanning gekozen worden.

Geschikt voor gebruik in voertuigen met een smart alternator (Euro 5- en Euro 6-motoren)
De ingebouwde afsluitingsdetectie voor motoren zal de converter stoppen wanneer de motor niet draait.
Dit belet ongewenste ontlading van starteraccu (zie handleiding voor details).

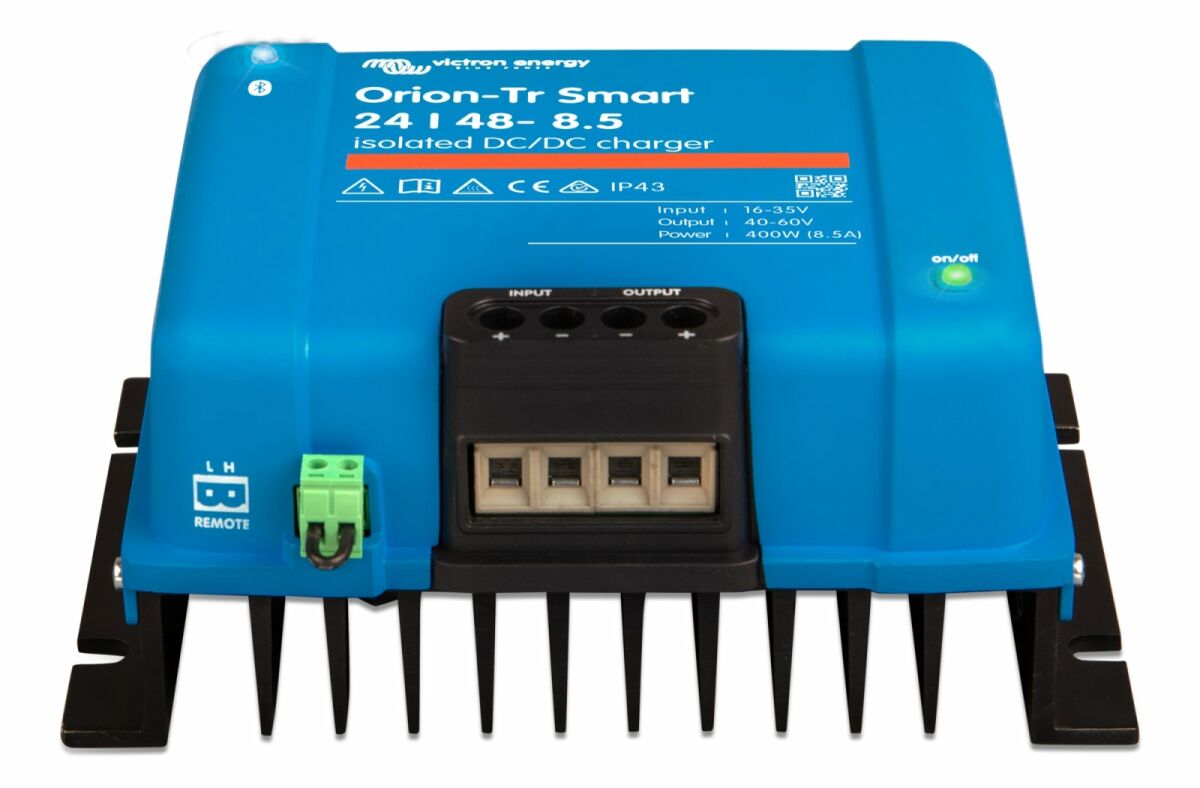

Externe aan / uit
Een op afstand bediende aan-/uitschakelaar of relaiscontact kan worden aangesloten op een tweepolige connector.
Als alternatief, kan de H-klem (rechts) van de tweepolige connector worden geschakeld naar accu plus, of de L-klem (links)
van de tweepolige connector kan worden omgeschakeld naar accu minus (of bijvoorbeeld het chassis van een voertuig).

Alle modellen zijn kortsluitingsvrij en kunnen op één lijn gesteld worden om de uitgangsstroom te verhogen
Een onbeperkt aantal eenheden kunnen op één lijn verbonden worden.

Beschermd door hoge temperatuur
De uitgangsstroom zal verlagen bij een hoge omgevingstemperatuur.

IP43-bescherming
Wanneer geïnstalleerd met de schroefklemmen die omlaag georiënteerd worden.

Schroefklemmen
Geen bijzonder gereedschap nodig voor installatie.

Inputzekering (niet vervangbaar)

Aansluitvoorbeeld

Specificaties

Orion-Tr Smart acculaders geïsoleerd ORI244840120	24/48-8,5
Watt	(400 W)
Ingangsspanningsbereik (1)	16-35 V
Onderspanning sluiting	14 V
Onderspanning herstart	15 V
Nominaal uitgangsspanning	48.2 V
Uitgangsspanning aanpassingsbereik	40-60 V
Uitgangsspanning tolerantie	+/- 0,2 V
Uitgangsstroomlawaai	2 mV rms
Voortd. uitgangsstroomstroom bij nominaal uitgangsspanning en 40 °C	8,5 A
Maximale uitgangsstroom (10 s) bij nominaal uitgangsspanning minus 20 %	15 A
Kortsluiting uitgangsstroom	25 A
Voortd. uitgangsvermogen bij 25 °C	480 W
Voortd. uitgangsvermogen bij 40 °C	400 W
Rendement	89%
Geen laadingangsvermogen laadstroom	< 120mA
Noodstroom	< 1 mA
Kan als voeding worden gebruikt	Ja, uitgangsspanning kan worden ingesteld met Bluetooth
Galvanische isolatie	200 VDC tussen input, output en omhulsel
Bedrijfstemperatuurbereik	(derating 3 % per °C boven 40 °C)
Vochtigheid	Max. 95 % niet-condenserend
DC verbinding	Schroefklemmen
Maximale kabel dwarsdoorsnede	16 mm² (AWG6)
Gewicht	1,6 kg (3,5 lb)
Afmetingen hxbxd	130 x 186 x 70 mm (5,1 x 7,3 x 2,8 inch)
Beschermingscategorie	IP43 (electronicsche onderdelen), IP22 (aansluitingsgebied)
Normen: Veiligheid	EN 60950
Emissie / Immuniteit	EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automotive richtlijn	ECE R10-5
Wanneer ingesteld op nominaal of lager dan nominaal zal uitgangsspanning stabiel blijven binnen het gespecificeerde ingangsspanningsbereik (buck-boost functie).
Wanneer het uitgangsspanning hoger ingesteld is dan nominaal volgens een zeker percentage verhoogt het minimale inputvoltage waarbij het outputvoltage stabiel blijft (verlaagt niet) met hetzelfde percentage.
Wanneer ingesteld op nominaal of lager dan nominaal zal uitgangsspanning stabiel blijven binnen het gespecificeerde ingangsspanningsbereik (buck-boost functie). 2) Wanneer het uitgangsspanning hoger ingesteld is dan nominaal volgens een zeker percentage verhoogt het minimale inputvoltage waarbij het outputvoltage stabiel blijft (verlaagt niet) met hetzelfde percentage. Opmerking 1) De VictronConnect App zal geen stroom in of stroom uit weergeven. Opmerking 2) De Orion-Tr Smart is niet uitgerust met een VE.Direct poort.
