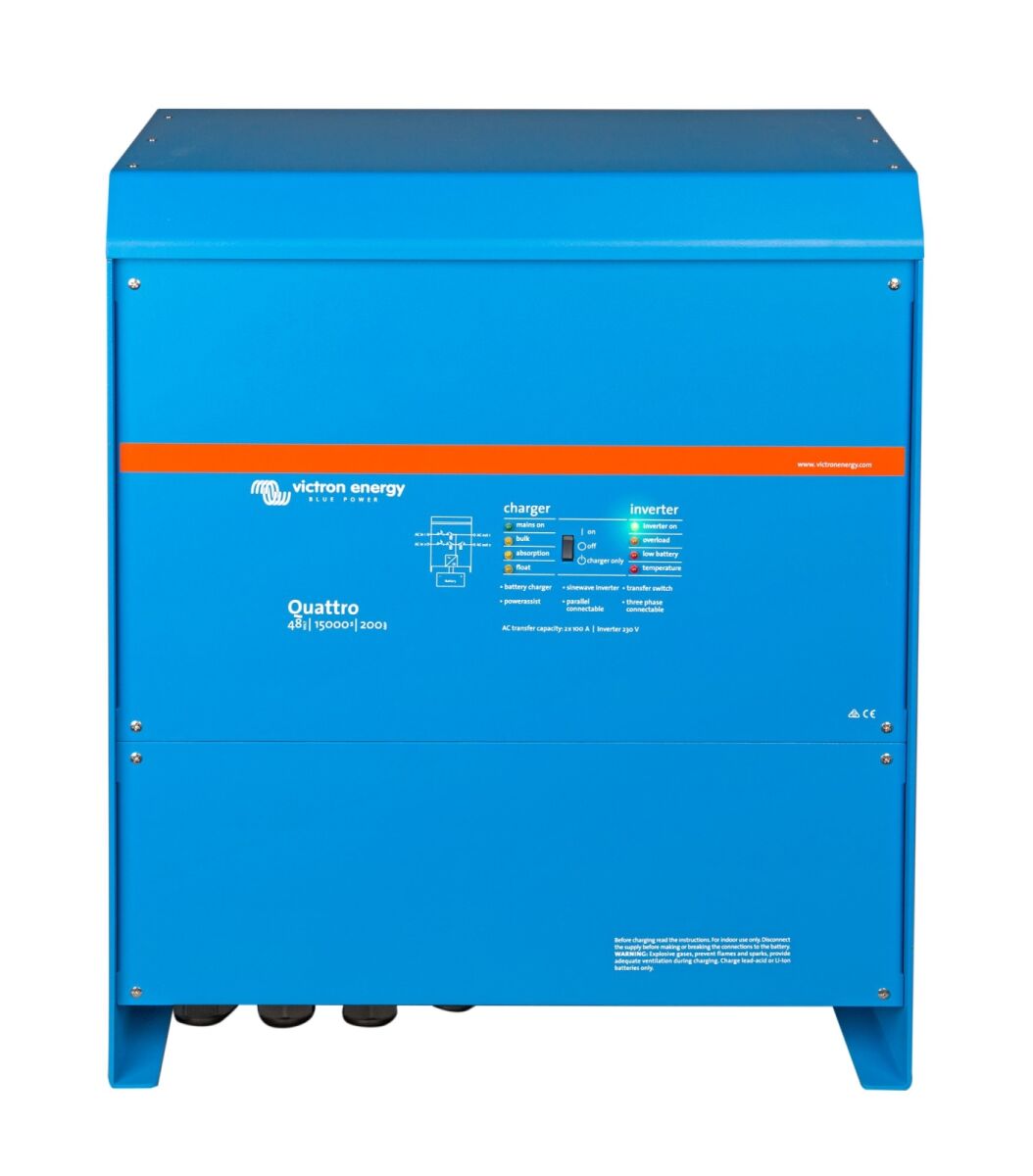

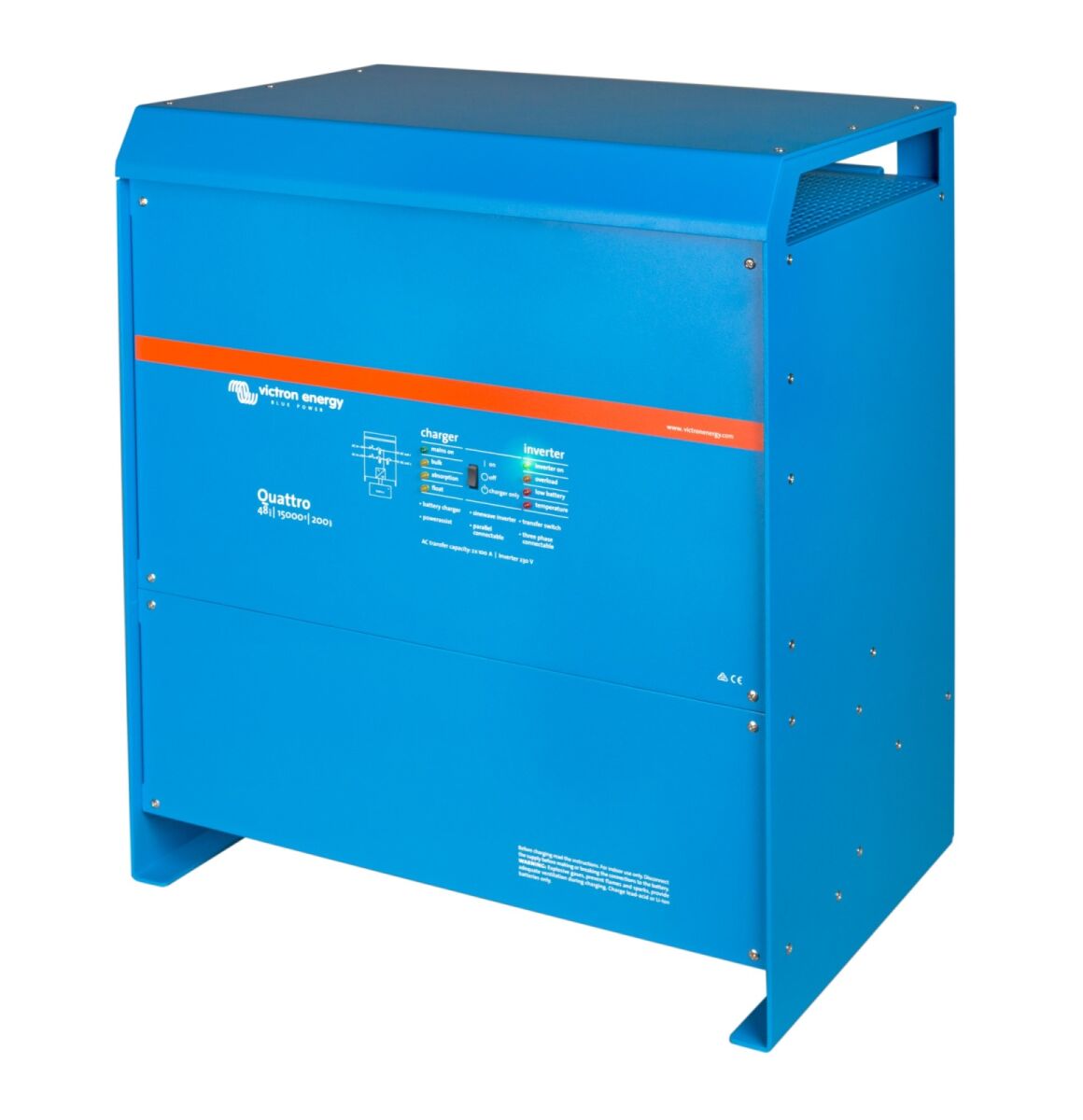

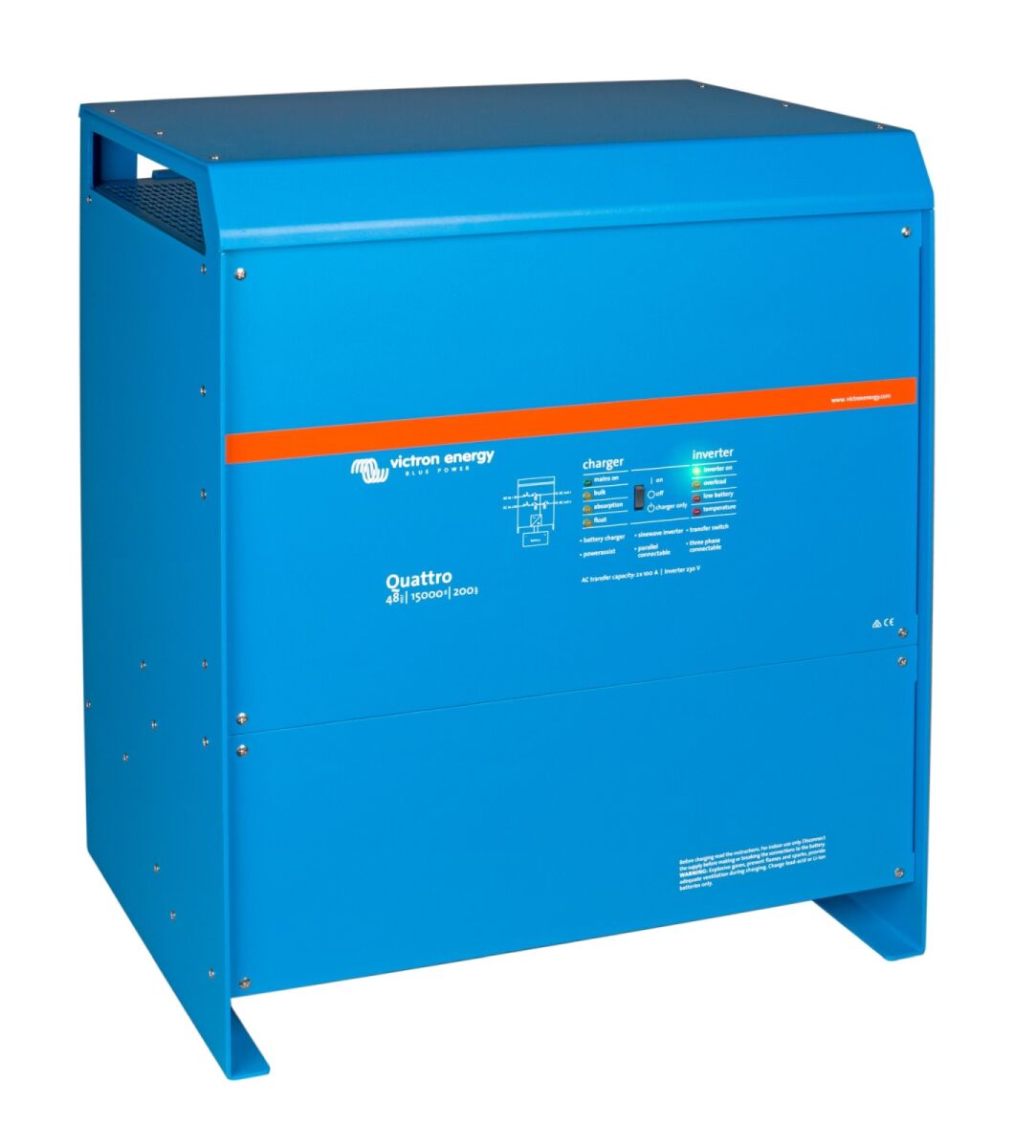

Quattro 48/15000/200-100/100 230V VE.Bu
Victron Energy · Quattro 48 V · 15 kVA
Eén krachtig systeem voor net, aggregaat en accu
De Victron Quattro 48/15000/200-100/100 combineert een krachtige omvormer, een 200 A acculader en automatische omschakeling tussen twee AC-bronnen. Een sterke basis voor ESS, noodstroom en grotere autonome installaties.
48 V accusysteem 2 AC-ingangen Uitbreidbaar naar 3-fase
Vraag advies over jouw systeem →
Victron Quattro · één toestel per fase bij een 3-faseopstelling
15.000 VA omvormervermogen per toestel
12.000 W continu bij 25 °C
200 A maximale laadstroom
2 × 100 A maximale doorvoer, per AC-ingang
Gebouwd voor grote energiesystemen
Stroomzekerheid met ruimte om te groeien
De Quattro is geschikt voor een krachtige 48V accu-installatie met netaansluiting, zonnepanelen en eventueel een aggregaat. Dankzij VE.Bus kan hij deel uitmaken van een driefasig systeem. Met een afzonderlijke Victron GX-controller voeg je centrale bewaking, VRM en uitgebreide systeeminstellingen toe.
01 / TWEE BRONNEN
Net én aggregaat
Sluit twee onafhankelijke AC-bronnen aan. De geïntegreerde omschakelaar kiest de beschikbare bron, De omschakelaar is in het toestel geïntegreerd.
02 / NOODSTROOM
Accu neemt het over
Bij het wegvallen van externe AC-voeding neemt de hoofduitgang de aangesloten verbruikers vanuit de accu over. Victron geeft voor de omschakeling minder dan 20 milliseconden op.
03 / SLIM VERMOGEN
PowerAssist
Is er kortstondig meer vermogen nodig dan de ingestelde net- of aggregaatlimiet toelaat? Dan kan de Quattro aanvullend vermogen uit de accu leveren.
Zo werkt de combinatie
De juiste bron, op het juiste moment
In een Victron ESS-installatie adviseert Victron doorgaans de generator op AC-in-1 en het elektriciteitsnet op AC-in-2 . De generator krijgt dan voorrang zodra deze draait. De stroomlimieten en het laden van de accu worden afgestemd op de beschikbare bron.
AC-in-1 Aggregaat
AC-in-2 Elektriciteitsnet
Quattro + accu Omschakelen, laden en ondersteunen
Drie Quattro's vormen samen een driefasig systeem.
Schaalbaar met VE.Bus
Van één fase naar drie fasen
Eén Quattro levert een éénfase-uitgang van 230 V . Met drie exemplaren, één per fase, kan een 3-fasesysteem van in totaal 45 kVA omvormervermogen worden samengesteld.
Bij 25 °C is het opgegeven gezamenlijke continue actieve vermogen 36 kW. De uiteindelijke capaciteit hangt ook af van de accu, het BMS, de bekabeling en de temperatuur.
Een aggregaat hoeft piekbelasting niet alleen te dragen
Met de ingestelde ingangsstroomlimiet kan de Quattro zijn laadvermogen beperken. PowerAssist kan korte pieken uit de accu aanvullen. Een aggregaat moet uiteraard nog steeds passen bij het gemiddelde verbruik en de gewenste acculaadcapaciteit. Ook de Bruno GQ21800LTE kan in een passend ontworpen noodstroomsysteem worden opgenomen.
Technische gegevens
Quattro 48/15000/200-100/100
Artikelnummer
QUA483150000
Nominale accuspanning
48 V
Uitgang
230 V AC, éénfase per toestel
Continu vermogen
15.000 VA / 12.000 W bij 25 °C
Continu vermogen bij 40 °C
10.000 W
Piekvermogen
25.000 W
Acculader
Maximaal 200 A, instelbaar
AC-ingangen
2, elk maximaal 100 A doorvoer
AC-uitgangen
Hoofduitgang + hulpuitgang
Afmetingen / gewicht
572 × 488 × 344 mm / 72 kg
Start met een passend ESS-advies
Welke omvormer en thuisaccu passen bij jouw situatie?
Met jouw netaansluiting, stroomverbruik, zonnepanelen en wensen kunnen wij gericht meedenken over een passend ESS-systeem. Download de vragenlijst en stuur deze ingevuld naar Dynastart.
Download ESS-vragenlijst (PDF) ↓
Mail de ingevulde vragenlijst met eventuele bijlagen naar info@dynastartelektro.nl .
Dynastart Elektro · Victron systemen
Samen een betrouwbaar energiesysteem opbouwen?
Wij helpen met de keuze van Quattro's, accuopslag, beveiligingen, systeemmonitoring en aggregaatbesturing. Zo sluiten de onderdelen aan op de netaansluiting en het werkelijke verbruik van jouw installatie.
Vraag persoonlijk advies → Bekijk het Victron-gegevensblad →
Vermogens zijn fabriekswaarden per toestel. Voor een complete installatie worden de stroomlimieten, accucapaciteit en beveiligingen passend ingesteld. Een GX-controller, accu en aggregaat zijn afzonderlijke onderdelen.
