Dynastart · ZPSC02.1 · zelfbouwset
360 Wp zonne-energie voor jouw camper
Twee semi-flexibele 180 Wp panelen, een Victron SmartSolar MPPT 100/30 en de opgegeven aansluitkabels in één set. Bekijk hieronder wat je ontvangt, hoeveel dakruimte je nodig hebt en hoe de twee panelen in serie worden aangesloten.
2 × 180 Wp12 V of 24 V accuBluetooth via VictronConnect
De set in één oogopslag
180 Wp · paneel 1
180 Wp · paneel 2
MC4 serieverbinding · 2 panelen, 1 string
Victron SmartSolar MPPT 100/30 → accu
Illustratieve weergave; de aansluiting staat verderop precies uitgelegd.
360 Wpgezamenlijk piekvermogen
1,97 m²oppervlak van de twee panelen
30 Amaximale laadstroom MPPT
2 × 3,9 kgpaneelgewicht volgens productspecificatie
Paklijst · artikel ZPSC02.1

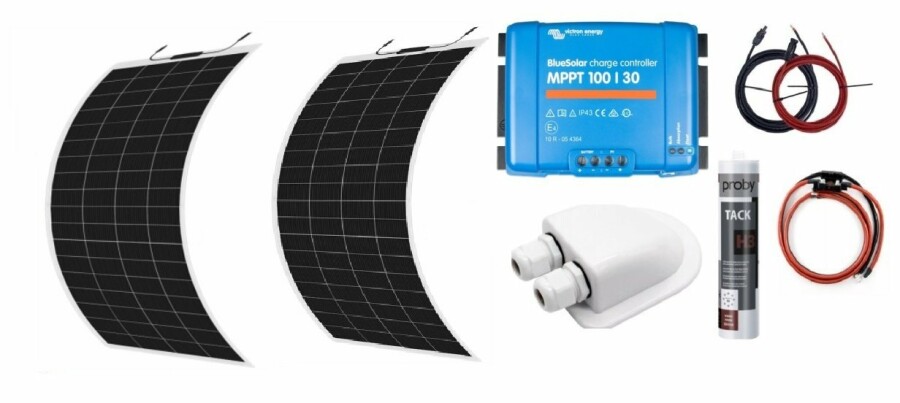

Wat zit er in de set?
De volgende onderdelen staan in de huidige Dynastart-setspecificatie. Zo kun je vóór de montage controleren wat er al is en welke voorbereidingen nog nodig zijn.
| Aantal |
Onderdeel |
Functie |
| 2 stuks |
CPC semi-flexibel zonnepaneel 180 Wp |
Ieder 1260 × 780 × 2 mm |
| 1 stuk |
Victron SmartSolar MPPT 100/30 |
Laadregelaar met Bluetooth |
| 1 stuk |
Dakdoorvoer met 2 ingangen |
Kabels van dak naar binnen |
| 5 m + 5 m |
Rode PV-kabel met MC4 female + zwarte PV-kabel met MC4 male |
Van panelen via dakdoorvoer naar MPPT |
| 2,5 m |
Rode accukabel met zekering |
MPPT BATT+ naar accu+ |
| 2,5 m |
Zwarte accukabel |
MPPT BATT− naar accu− |
Een andere kabellengte nodig? Neem vóór bestelling contact op met Dynastart. De accu en montagekit/primer worden niet genoemd in deze setopsomming.
Voor je gaat verlijmen
Passen de twee panelen op jouw dak?
Elk paneel meet volgens de productspecificatie 1260 × 780 × 2 mm en weegt 3,9 kg. De panelen nemen samen 1,97 m² in (berekend uit de buitenmaten), zonder tussenruimte, kabelroute of dakdoorvoer mee te rekenen. Samen wegen ze circa 7,8 kg, exclusief kabels en overige onderdelen.
Naast elkaar
Theoretisch minimaal 1260 × 1560 mm voor beide panelen samen, zonder tussenruimte.
Achter elkaar
Theoretisch minimaal 2520 × 780 mm voor beide panelen samen, zonder tussenruimte.
Meet vrije ruimte rond dakluiken, rails en antennes apart. Plan ook ruimte voor de aansluitkabels en de dakdoorvoer. Meet de geleverde panelen na vóór definitieve montage.
Aansluitschema · 2S1P
Twee panelen in serie, daarna naar de accu
Dit principeschema toont 2 gelijke panelen in serie, 1 string (2S1P). Dat past bij de in de set genoemde 12/24 V MPPT: Victron geeft twee seriegeschakelde 12 V panelen als voorbeeld voor een 24 V accu. Sluit de plus van paneel 1 met MC4 aan op de min van paneel 2. De twee vrije uiteinden gaan afzonderlijk via de dakdoorvoer naar de PV-klemmen van de MPPT.
01 · DAKPaneel 1 + paneel 2MC4: paneel 1 + met paneel 2 − verbinden.
02 · DOORVOERTwee vrije uiteindenRood + en zwart −, elk 5 m naar binnen.
03 · REGELAARMPPT 100/30PV+ en PV− in; BATT+ en BATT− uit.
04 · ACCU12 V of 24 V2,5 m pluskabel met zekering; 2,5 m minkabel.
Principeschema voor de genoemde set. Controleer polariteit, zekering, kabeldoorsnede en laadprofiel aan de hand van de meegeleverde onderdelen en de actuele handleiding.
| Van |
Naar |
Verbinding |
| Paneel 1 + |
Paneel 2 − |
MC4 serieverbinding op het dak |
| Vrije min paneel 1 |
MPPT PV− |
Zwarte PV-kabel via dakdoorvoer |
| Vrije plus paneel 2 |
MPPT PV+ |
Rode PV-kabel via dakdoorvoer |
| MPPT BATT+ |
Accu + |
Rode 2,5 m kabel met zekering |
| MPPT BATT− |
Accu − |
Zwarte 2,5 m kabel |
Volgens de Victron-handleiding: eerst de accu aansluiten, circa 10 seconden wachten en de gedetecteerde 12/24 V-systeemspanning controleren; daarna pas de panelen op PV aansluiten. Controleer de waarde van de meegeleverde accuzekering en de kabeldoorsnede: Victron schrijft voor de MPPT 100/30 een accuzekering van 35–40 A voor.
PANEELGEGEVENS
Per 180 Wp paneel
Vmpp 22,04 V · Impp 8,17 A
Voc 25,84 V · Isc 8,66 A
Afmetingen 1260 × 780 × 2 mm
Gewicht 3,9 kg
TWEE IN SERIE
Eén PV-string
Piekvermogen 360 Wp
Vmpp circa 44,08 V · Impp 8,17 A
Voc circa 51,68 V bij STC
Controleer ook Voc bij de laagste verwachte temperatuur.
LAADREGELAAR
SmartSolar 100/30
Accu 12/24 V · max. laadstroom 30 A
Max. PV-nullastspanning 100 V
Afmetingen 130 × 186 × 70 mm
Bluetooth en VE.Direct; nominale PV-capaciteit bij 12 V: 440 W.
Goed voorbereid zelf monteren
Bepaal eerst de plaats van de panelen, dakdoorvoer, MPPT en accu. Monteer de MPPT verticaal binnen 3 m van de accu, met 10 cm vrije ruimte erboven en eronder, volgens de Victron-handleiding. Kies een geschikte montage- en afdichtmethode voor jouw dak en controleer de kabellengtes vóór je boort of verlijmt. Stel vervolgens in VictronConnect het juiste laadprofiel voor jouw accu in.
